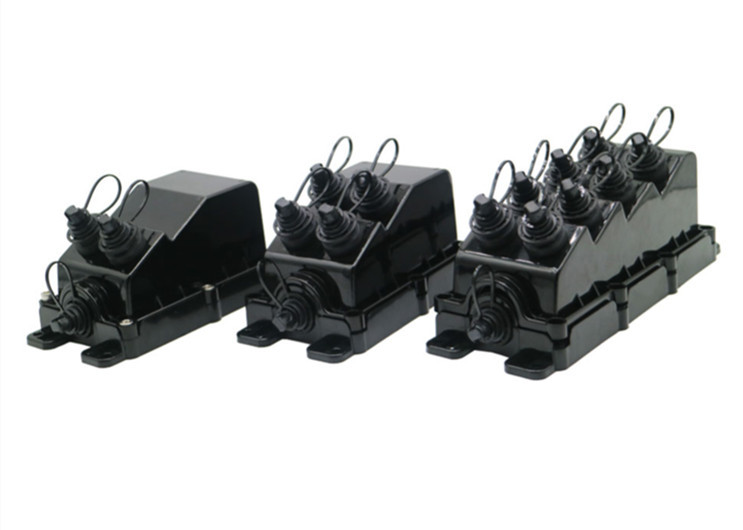

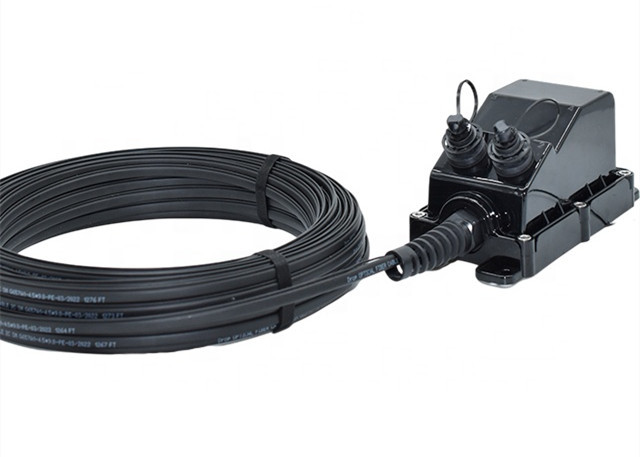

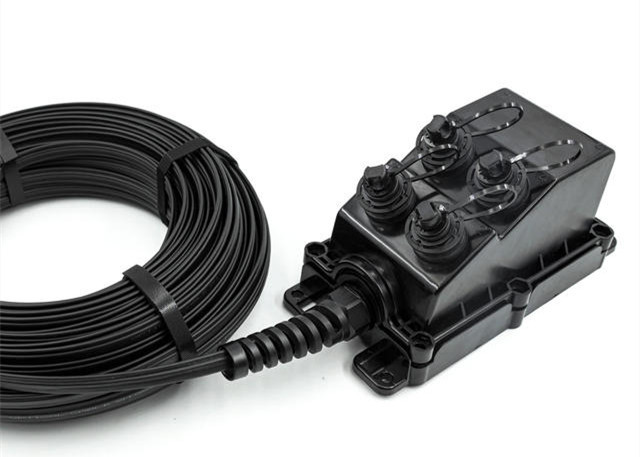

6 Fiber MST Fiber Optik Çoklu Bağlantı Noktası Servis Terminal Muhafazaları Kutusu, OptiTap uyumlu SST saplama kabloları ile
FTTx-ODN ağının erişim noktaları için kullanılan Çoklu Bağlantı Noktası Hizmet Terminali (MST) Kutusu FastConnect kapatma.Tüm giriş ve çıkış kablolarının önceden bağlanmış olduğu, kapatma açma ve fiber ekleme ihtiyacını ortadan kaldıran bir üründür.Tüm bağlantı noktaları sertleştirilmiş adaptörlerle donatılmıştır.Operatörlerin ODN dağıtımı sırasında fiberleri birleştirmeleri veya kutuları açmaları gerekmez, bu da hizmet sağlama verimliliğini artırır.MST kutusu, dış mekan kullanımı için yeni bir ekonomik fiber dağıtımlı çözümdür.Geleneksel ürünleri karşılaştırın, MST kutusu kullanımı kolaydır ve yüksek uyumluluğa sahiptir.Toplam işletme maliyetini (TCO) %15-30 oranında azaltır.
Farklı durumlara göre duvara montaj, hava montajı veya tutma direği montajı için kullanılabilir.MST kutusu sadece FTTH alanında kullanılmaz, aynı zamanda FTTA veya diğer zorlu ortamlarda da kullanılır.
Özellikler:
Yüksek uyumluluk: ODVA, Hconn, Mini SC, PLC, MPO veya güç adaptörü monte edilebilir.
Fabrikada mühürlenmiş veya sahada montaj.
Yeterince güçlü: 1200N çekme kuvveti altında uzun süreli çalışma.

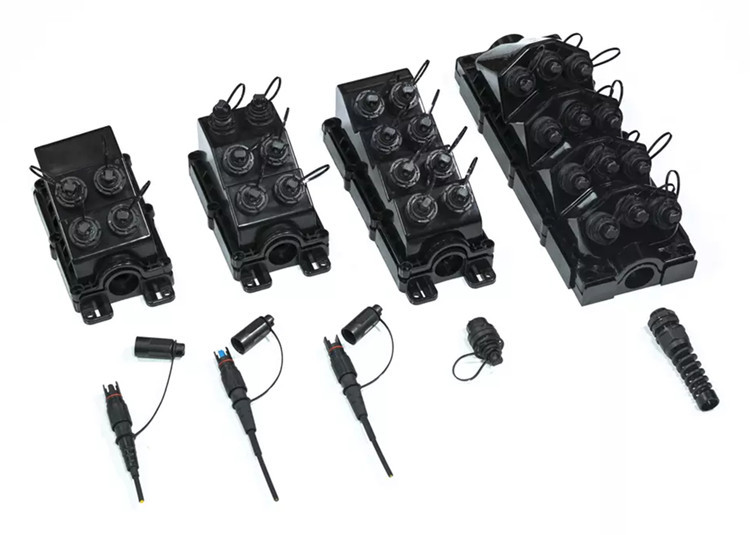

Tek veya çok fiber sert konektörler için 2 ila 12 bağlantı noktası.

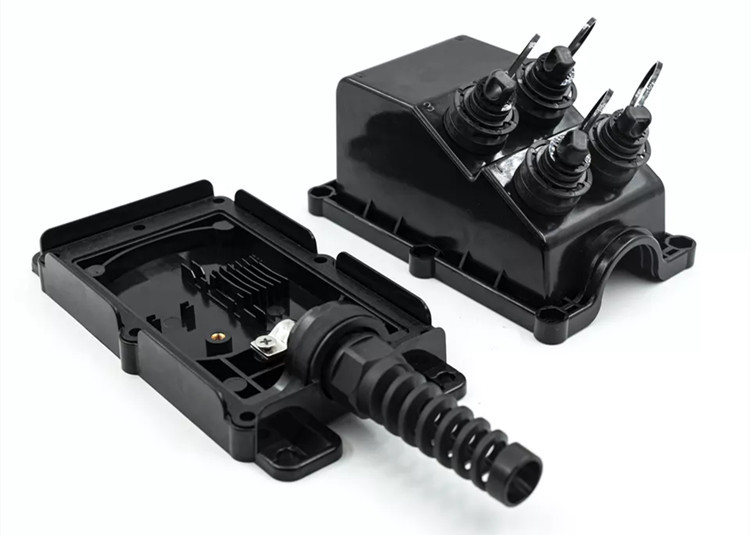

Fiber bölme için PLC veya bağlantı kovanı ile birlikte mevcuttur.
IP67 su geçirmezlik derecesi.
Duvara montaj, anten kurulumu veya tutma direği kurulumu.
Azaltılmış açılı yüzey ve yükseklik, çalışırken hiçbir konektörün karışmamasını sağlar.
Uygun maliyetli: Çalışma süresinden %40 tasarruf edin.
IEC 61753-1 standardını karşılayın.
Özellikler:
| Boyutlar (UxGxY) | 210x105x93(4 Çekirdek) |
| Giriş Koruması | IP68 |
| Çalışma sıcaklığı | -40~85°C |
| Kablo Gücü Elemanı | Zırhlı veya Zırhsız |
| Kablo tipi | Hibrit veya hibrit olmayan |
| Yuvarlak Kablo Dış Çapı | 5,0 mm ila 14,0 mm |
| Yassı Kablo Ölçüsü | 4,6x8,9 mm |
| Kablo Kılıf Malzemesi | LSZH,PE veya TPU |
| Bükülme yarıçapı | 20D |
| Kablo Ezilme Dayanımı | 200N/cm uzun vadeli |
| Gerilme direnci | 1200N uzun vadeli |
| UV Dayanımı | ISO 4892-3 |
| Yangından Korunma Derecesi | UL94-V0 |
| PLC sayısı | 1~2 adet |
| Füzyon Koruma Kılıflarının Sayısı | 1~24 adet |
| Kurulum | Duvar/Direk/Anten Montajı |
Uygulamalar:
FTTH alanı
Ana hat optik kablosu konakların ve villaların dışına ulaştığında, geleneksel çözüm ONU veya FDH'yi (Optik Ağ Birimi/Fiber Dağıtım Merkezi) kullanır.FTTX Muhafazası, fiber dağıtım işlevine sahip olduğu için ONU veya FDH'nin yerini alabilir.İçinde 2-4 adet 1*8 veya 1*16 PLC sabitlenebilir ve 24 adet fiber ek koruma kılıfı konulabilir.1-48F IP67 önceden monte edilmiş su geçirmez konektörle eşleştirildikten sonra, FTTX Enclosure her malikaneyi ve villayı veya alçak gerilim silosunu doğrudan bağlayabilir.Köşk ve villaların dışına sabitlenebilir veya direk montajı yapılabilir.FTTX Muhafaza, daha az bağlantı düğümü aracılığıyla sinyal kaybını azaltabilir.Fabrikada önceden birleştirilmiş FTTX Muhafazası için, fiber ekleme işlemi olmadığı için yüksek beceriye sahip operatöre gerek yoktur.Kurulum verimliliği %40 arttırılabilir.
FTTA alanı
Geleneksel olarak, Uzak Radyo Birimi (RRU) ve Bina Temel bant Birimi (BBU), yıldız ağ teknolojisi oluşturmak üzere fiber optik kabloyla bağlanır.Her RRU'nun BBU'ya giden bir çift yönlü dış kablo bağlantısına ihtiyacı vardır.Kurulum daha fazla zaman gerektirecek ve maliyet yüksek olacaktır. FTTX Muhafazası, Bir Toplama/Demark kutusu olarak çalışır, RRU ve BBU'yu birbirine bağlar.BBU'dan FTTX Muhafazasına, yalnızca bir çok fiberli hibrit kablo gerekir.Ardından FTTX Muhafazası, fiberleri IP67 önceden birleştirilmiş su geçirmez kablo düzenekleri aracılığıyla her bir RRU'ya böler.RRU, FTTX Mahfazası üzerindeki birleştirilmiş güç konektörü aracılığıyla güç alabilir. Gereksiz çoğaltmayı önleyebilir.
