Name: 8 Çekirdekli 16 Çekirdekli Fiber Optik Terminal Kutusu FC / LC PLC Bölücü Kutusu IP65
Brand: Hunan Foconnec Technology Co., Limited
SKU: TW-AFAT-002A
Availability: InStock

Özellikleri Fotoğraf Galerisi Ürün Açıklaması Fiyat talebi

Özellikleri

Teknik Özellikler

İsim: 8 Çekirdekli 16 Çekirdekli ABS Kutu Tipi PLC Fiber Optik Dağıtım Muhafazası

Uygulama: FTTH FTTB FTTX Ağı

Adaptör Tipi: SC/FC/LC/ST

Kablo tipi: SM/MM (OM1, OM2, OM3, OM4)

Boyut: 285*175*110mm

Kablo Çapı: 7-18mm

Koruma seviyesi: IP65

Renk: Siyah

Vurgulamak:

FC Fiber Optik Terminal Kutusu

Fiber Optik Terminal Kutusu LC

PLC Bölücü Kutusu IP65

Temel bilgiler

Menşe yeri: Çin

Marka adı: Twilight Optic

Model numarası: TW-AFAT-002A

Ödeme & teslimat koşulları

Ambalaj bilgileri: 10 adet/ Koli, Boyut: 41x33x61cm, G/W:20KG

Teslim süresi: 3-8 iş günü

Ödeme koşulları: L/C, D/A, D/P, T/T, Western Union, MoneyGram

Yetenek temini: 1000 adet/gün

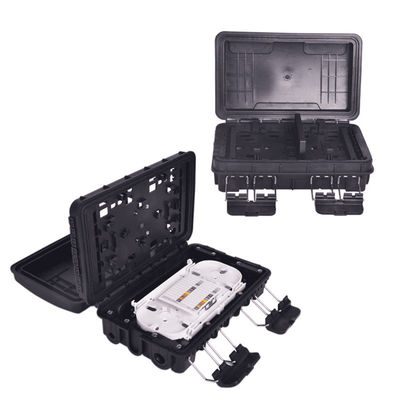

Fotoğraf Galerisi

8 Çekirdekli 16 Çekirdekli Fiber Optik Terminal Kutusu FC / LC PLC Bölücü Kutusu IP65

Ürün Açıklaması

De8Core 16Core PLC Bölücü Fiber Optik Terminal Kutusu SC/FC/LC/ST IP65 Siyah

Tanım

AFAT-002A, dağıtım ve bölmeyi bir arada birleştirir, optik kablonun doğrudan füzyonunu ve dallanmasını gerçekleştirebilir ve optik iletişim ekipmanındaki kablo bağlantısı için uygundur.Sinyali getirmek için adaptör ve jumper aracılığıyla optik dağıtım işlevini gerçekleştirir, aynı zamanda fiber optik kablolar ve pigtail koruyucu bağlantı için uygundur;benzersiz üç katmanlı kutu gövdesinin tasarımı, fiber ayırıcı veya bağlantı kutusu olarak kullanılabilir;flip board≥180° döndürülebilir, daha uygundur kutuyu veya bakımı kurun.Tahtayı çıkarırsanız, farklı seçenekleri karşılamak için ek yeri olarak kullanılabilir.

İsim	8 Çekirdekli 16 Çekirdekli ABS Kutu Tipi PLC Fiber Optik Dağıtım Muhafazası
Başvuru	FTTH FTTB FTTX Ağı
Adaptör Tipi	SC/FC/LC/ST
Kablo tipi	SM/MM (OM1, OM2, OM3, OM4)
Boyut	285175110mm
Kablo çapı	7-18mm
Koruma seviyesi	IP65
Renk	Siyah
Bağdaştırıcı Modu	Tek Yönlü/Çift Yönlü
Maksimum kapasite	16çekirdek

Özellikler

*Ürün, yüksek kaliteli darbeye dayanıklı plastikten yapılmıştır ve tekrar açılabilen standart bir kullanıcı arayüzüne sahiptir.

*İki adet 1x8 PLC ayırıcı LGX modülü veya çelik boru tipi barındırabilir.

*Anti-ultraviyole, anti-darbe ve su geçirmez fonksiyon.

*Eşsiz flip board, çevirme açısı ≥ 180 °, füzyon alanı ve dağıtım alanı daha belirgindir ve kablo geçişini azaltır.

*Fiber optik kablo, kabloyu kesmeden kutuya girip çıkabilir.

Şartname

Malzeme	PC+ABS
Boyut	285175110MM
Kablo Çapı	7-18mm
Kablo bağlantı noktası	2 adet 8-20mm yuvarlak port, 4 adet 5-16mm yuvarlak kablo, 16 adet3-7 mm saplama kablo bağlantı noktaları
Maks.Bölünme oranı	2 adet 1x8 çelik boru ayırıcı, 1 adet 1x8 LGX ayırıcı
Maks.Adaptör numarası	18 adet/9 adet
Maks.Ekleme tepsisi	1 bilgisayar
Maks.Füzyon ek yeri	24 çekirdek

teknik parametreler

Optik Fiber Eğrilik Yarıçapı	≥40mm
Ekleme Tepsisi Ek Kaybı	≤0.1dB
Sıcaklık aralığı	-40°C - +60°C
Koruma seviyesi	IP65
Karşı Taraf Basıncı	≥2000N/10cm
Etki dayanıklılığı	≥20N.m

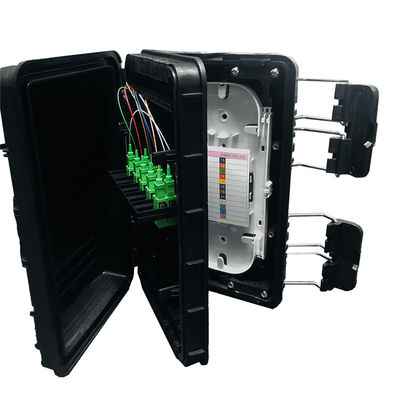

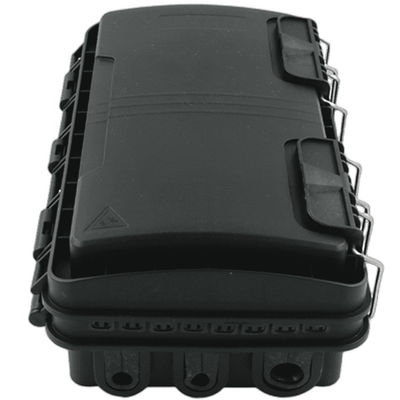

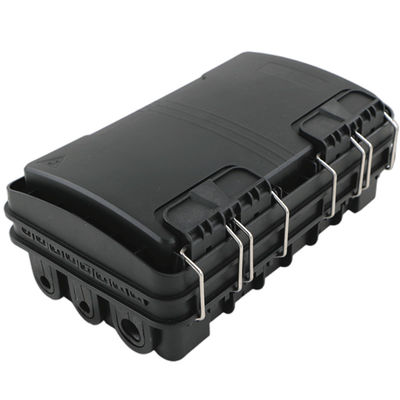

Ayrıntılar Resim

8 Çekirdekli 16 Çekirdekli Fiber Optik Terminal Kutusu FC / LC PLC Bölücü Kutusu IP65 0

8 Çekirdekli 16 Çekirdekli Fiber Optik Terminal Kutusu FC / LC PLC Bölücü Kutusu IP65 1

8 Çekirdekli 16 Çekirdekli Fiber Optik Terminal Kutusu FC / LC PLC Bölücü Kutusu IP65 2

Yükleme prosedürü

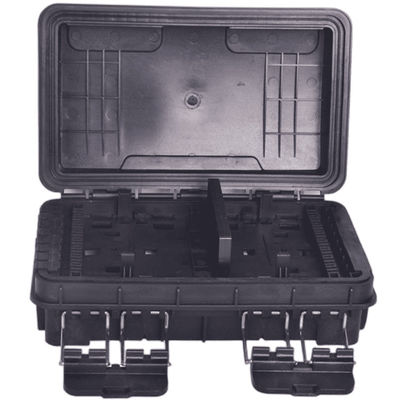

1. Kutuyu açın, adaptörleri plastik tutucuya takın.(Resim1)

Resim1

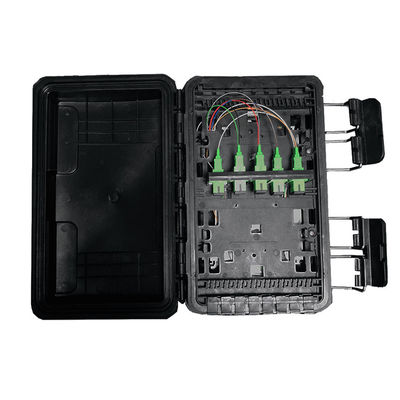

2. Dış kılıfı, iç kılıfı, gevşek boruyu kablodan sıyırın, kablonun içindeki yağ doldurma macununu çıkarın, fiber uzunluğunu

1-1.6m ve 30-50mm çelik çekirdek;besleme kablosunu girişten geçirin ve fiber çekirdeği sabitlemek için kasnak, güç plakası ile kilitleyin.

Fazla optik kablo altta kıvrılır ve erimiş fiber optik kablo, fiber tepsisine sokulur.Gereksiz optik

fiber kablo sabitlenecek ve kutunun altında saklanacaktır, kabloyu ekleme tepsisine getirin.(Resim2)

Pigtail konektörünü adaptör tutucu üzerindeki giriş portuna takın, ardından ek yeri tepsisine açılan deliklerden geçirin.

tepsi çekirdeği.Sarıldıktan ve bitirildikten sonra, saç örgüsünün diğer ucu ek yerine yerleştirilmiş ısıyla büzülebilir boruya yönlendirilir.

yiv açın ve fiber ile koruma tüpünü bir bütün haline getirmek ve korumalı optiği yapmak için manşonu uygun şekilde ısıtın.

fiber konektör ekleme oluğuna oturtulur;düşmeyi önlemek için PVC kapağı takın.

Resim2

3. Saplama kablosu konektörlerini ayırıcı modül adaptörüne (çıkış tarafı) takın, ardından kabloyu sabitleme yuvalarına sabitleyin, ardından

kabloyu çıkarmak için lastik contadan geçirin.(Resim3)

Resim3

4. Kablo örgüsünü sabitleme yuvasına sokun ve ardından kabloyu çıkarmak için çıkış sızdırmazlık lastiğinden geçirin.

5. Kapağı kapatın, kurulumu tamamlamak için tokayı çıtlatın, metal kancaları takın ve ardından anten kablosuna takın.(Pic4)

Pic4
