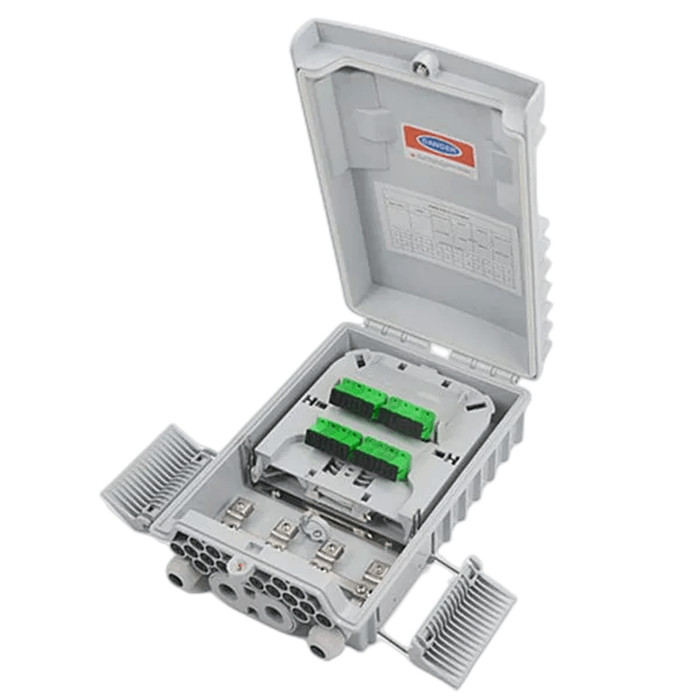

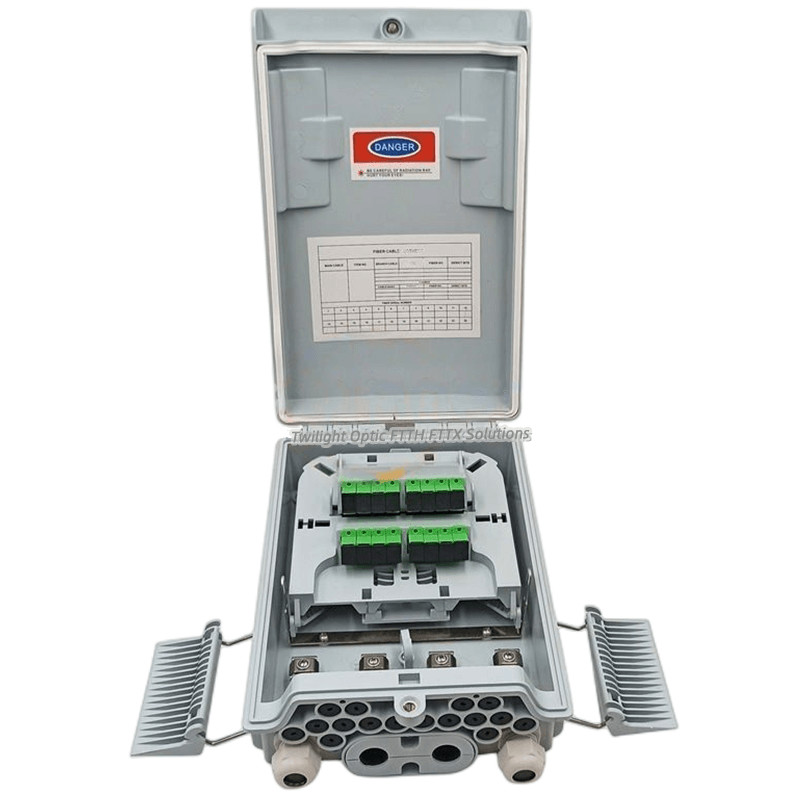

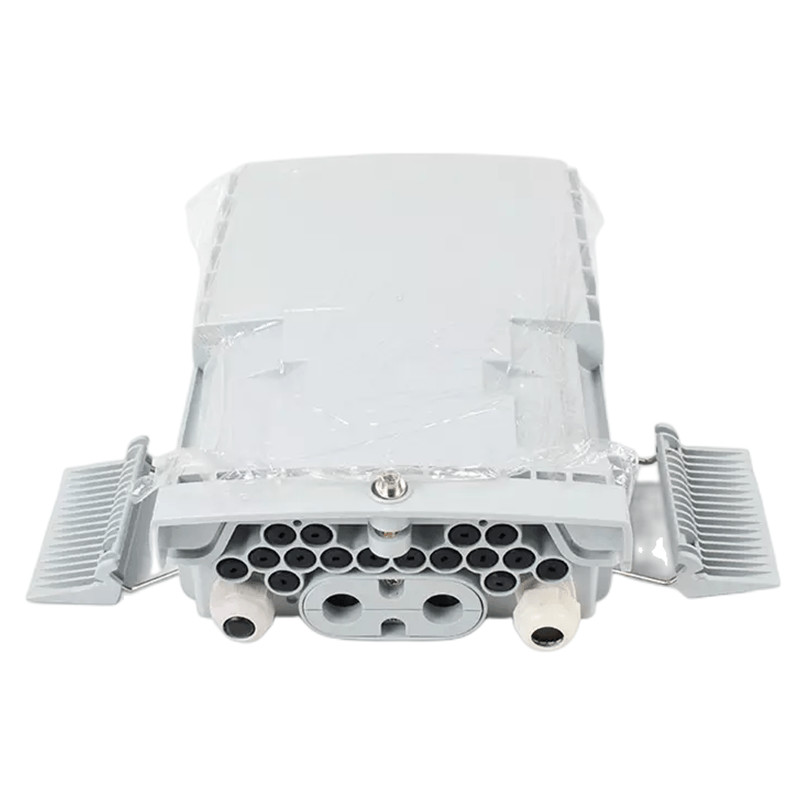

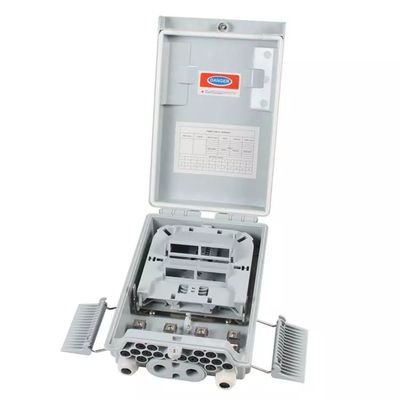

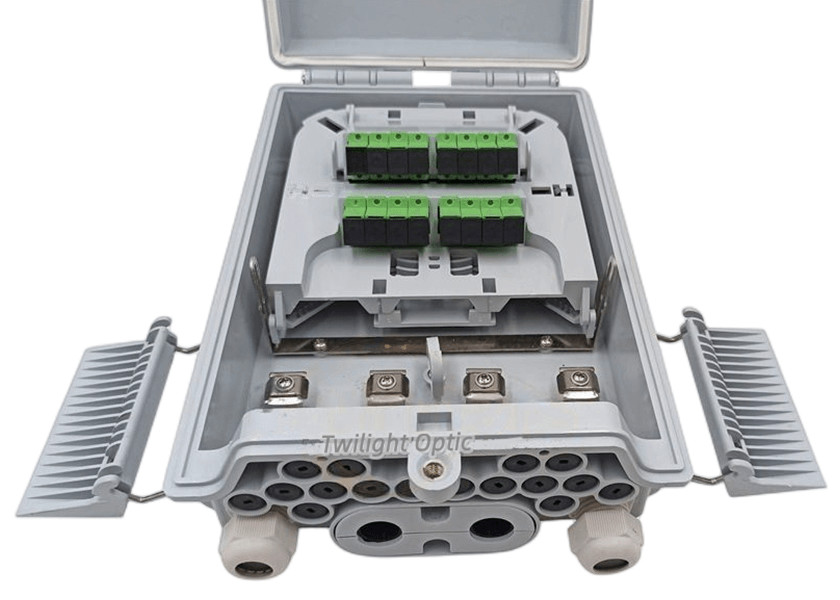

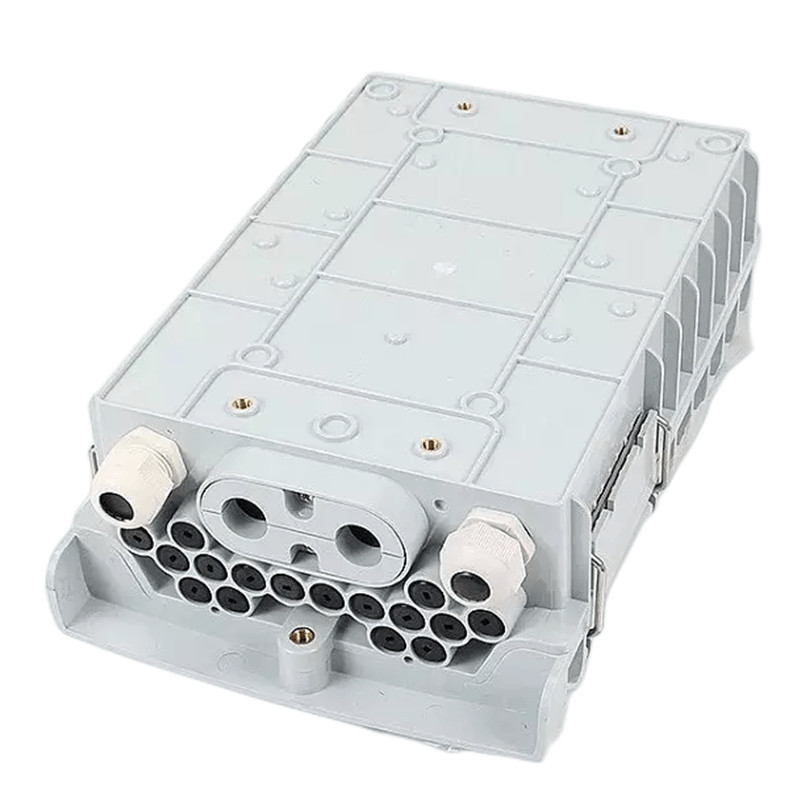

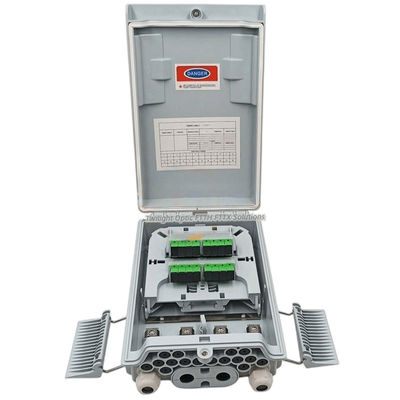

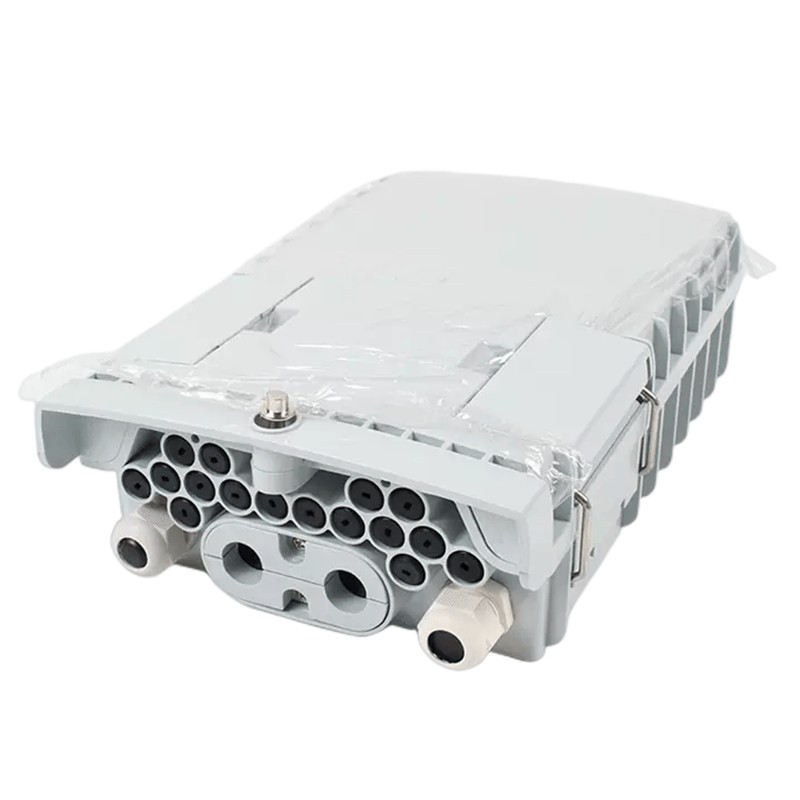

16 Çekirdek 1*16/1*8 PLC Fiber Optik Bölücü Kutusu SC/LC/ST/FC IP68 SM/MM Açık Gri
Tanım
TW-FATM-0416SFTTx iletişim ağı sisteminde besleme kablosunun saplama kablosuyla bağlanması için bir sonlandırma noktası olarak kullanılır.Fiber ekleme, bölme, dağıtım bu kutuda yapılabilir ve bu arada FTTx ağ yapısı için sağlam koruma ve yönetim sağlar.Multicore fiber optik ekleme kutularından biridir, birçok duruma ve çok yönlü kurulum yöntemlerine uygun yeni modeldir.Bina dışına monte edilmiş, hava koşullarına dayanıklı kutulu fiber optik kablo kablolama klemensleridir.Fiber optik çözümler sırasında bir sınır noktasıdır.
İsim |
1*16/1*8 LGX PLC 16Core Bölücü Kutusu Dağıtım Muhafazası |
Kullanmak |
FTTx çözümleri |
Uygun Adaptör |
SC/LC/ST/FC |
Kablo tipi |
SM/MM (OM1, OM2, OM3, OM4) |
Renk |
Açık gri |
Malzeme |
PC+ABS |
Boyut |
274*175*82mm |
Su geçirmezlik Seviyesi |
IP68 |
Uygulama Türü |
İç Mekan/Dış Mekan |
Montaj tipi |
Duvara montaj/direğe montaj |
Özellik
► Toplam kapalı yapı.
►Malzeme: PC+ABS, ıslak geçirmez, su geçirmez, toz geçirmez, yaşlanma karşıtı, IP65'e kadar koruma seviyesi.
►Besleme kablosu ve saplama kablosu için sıkıştırma, fiber birleştirme, sabitleme, depolama, dağıtım...vb. hepsi bir arada.
►Kablo,pigtailler,patch kablolar birbirini bozmadan kendi yolundan geçiyor,kaset tipi SC adaptör montajı,kolay bakım.
►Dağıtım paneli yukarı kaldırılabilir, besleme kablosu ifade portuna yerleştirilebilir, bakımı ve montajı kolaydır.
►Kabinet, hem iç hem de dış mekanda kullanıma uygun, duvara veya direğe monte edilebilir.
Şartname
1. Çevresel gereksinim
Çalışma sıcaklığı |
-40°C ~ +60°C |
Bağıl nem |
≤ %85 (+30℃) |
Atmosferik basınç |
70KPa~106Kpa |
2. Ana teknik veri sayfası
Ekleme kaybı |
≤ 0.2dB |
UPC iade kaybı |
≥ 50dB |
APC dönüş kaybı |
≥ 60dB |
Yerleştirme ve çıkarma ömrü |
> 1000 kez |
3. Thunder-proof teknik veri sayfası
Topraklama cihazı kabin ile izole edilmiştir, izolasyon direnci 2 kattan azdır.104MΩ/500V (DC) ;
IR≥2x104MΩ/500V
Topraklama cihazı ile kabin arasındaki dayanma gerilimi 3000V (DC)/dk'dan az değildir, delinme veya parlama olmaz;
U≥3000V
Yapılandırma
Modeli |
TW-FATM-0416S |
Boyut (Resim 1) AxBxC(mm) |
274*175*82 |
Maksimum kapasite |
S16 numara |
birleştirme 16 | |
PLC 1*16 ( 2 adet 1*8) | |
Kurulum Boyutu (Resim 2)DxE (mm) |
140*80*184,5 |
Ağırlık |
1.5kg |
Renk |
Açık gri |
Resim 1 Resim 2

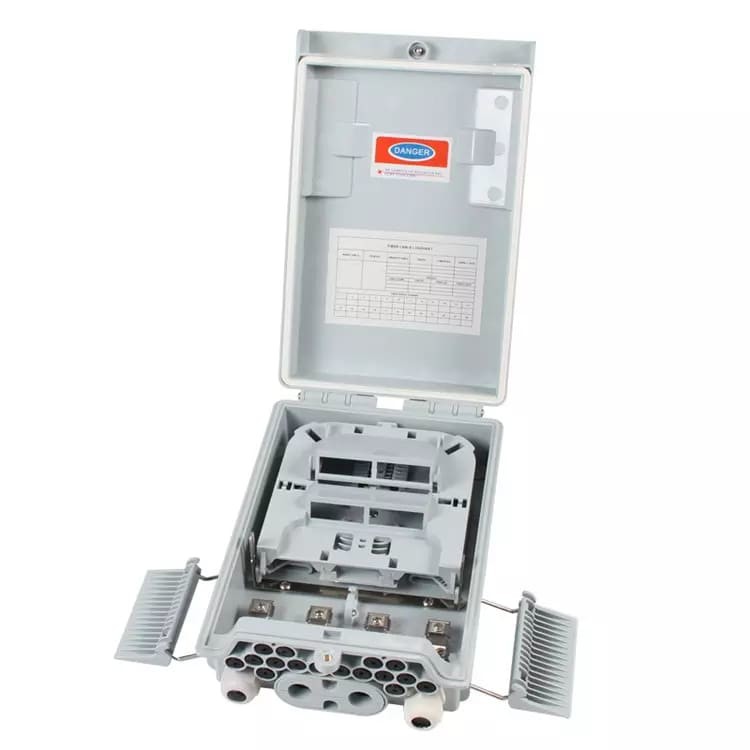

Ürün iç yapısı ve kablo yolları
1. 16W Kapak;10. FDB0212E C tipi açılır kapanır plaka;
2. 16W Taban;11. FB0212E B tipi açılır kapanır plaka;
3. Bağlantı vidası; 12. FDB0212E A tipi açılır kapanır levha;
4. Lastik conta;13. Döndürme braketi;
5. Kilitli cıvata;14. FDB026H Fiber sabitleyici;
6. 8B/12D Kapı klipsi;15. FDB0212E Topraklama braketi;
7. 8B/12D Kapı klipsi bağlantı braketi;16. PG13.5 Su geçirmez engelleyici;
8. Döngü halkası;17. FDB0216W Kablo çıkış matı;
9. Kanat sabit braketi;18. E tipi link-2;
19. E tipi link -1;Kablo yolları
Insttahsis
►Duvara monte kurulum
Tablo 1'deki boyuta göre duvara 4 delik açın, genişletme cıvatasını Φ7,5*40 yerleştirin, delikleri eşleştirmek için kutuyu yerleştirin ve sabitlemek için cıvatayı kullanın.(Resim 3)
►Direğe monte kurulum
1 takım kolay direk halkasını telekom direğine sabitleyin.(Resim 4)
Resim 3 Resim 4
Aksesuarlar
1. Talimatlar *1
2. tuş *1
3. Basit kasnak *2, arka sayfa *2 (isteğe bağlı).
4. Aksesuar Çantası *1
Başvuru
Tesise kadar fiber sistemlerde, sinyal fiber optik teknolojileri kullanılarak müşteri tesislerine iletilir.Fiber optik hattı sonlandırmak, sinyali bileşen parçalarına (sesli telefon, televizyon ve İnternet erişimi) ayırmak ve müşteri telefonlarına güç sağlamak için bir optik ağ terminali (ONT) kullanılır.
Ayrıntılar Resim

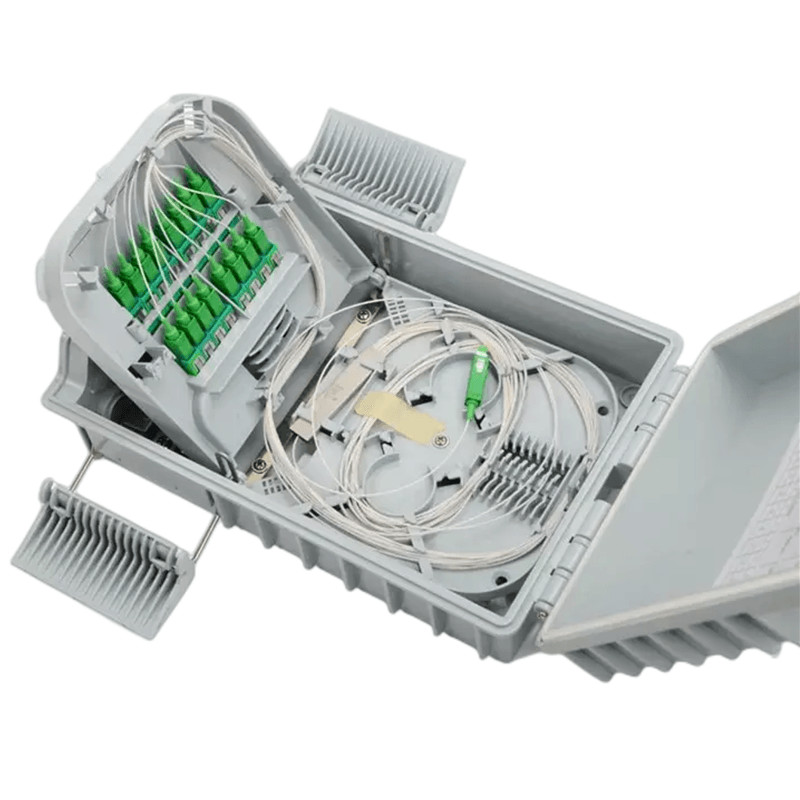

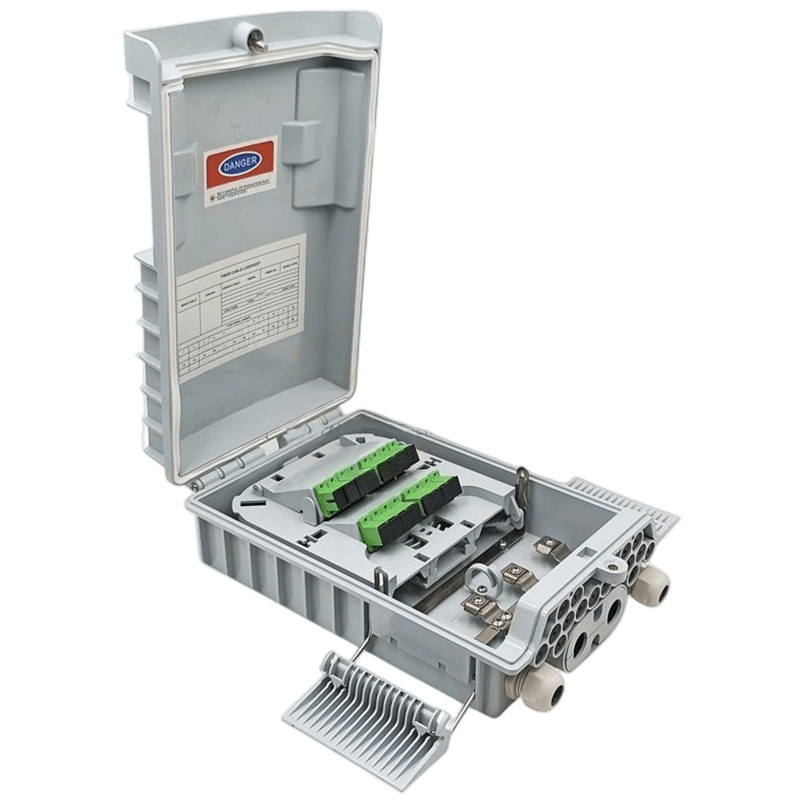

►16ocs adaptörler ve pigtailler ile sabitlenebilir
►Ayrıca 2 adet 1*8 veya 1*16 PLC LGX Kutu Tipi ile sabitlenebilir
