1U Raf Montajlı Muhafaza Çekmece Tipi 12 Çekirdekli 6 Bağlantı Noktalı Fiber Optik Bağlantı Paneli
Tanım:
Raf Tipi fiber optik mahfaza patch panel, fiber dağıtımı için entegre bir ünitedir, bu ekipmanın işlevi, koruma sağlamanın yanı sıra kutu içindeki fiber optik kabloları sabitlemek ve yönetmektir.
12 çekirdekli 24 çekirdekli 48 çekirdekli 96 çekirdekli 144 çekirdekli 288 çekirdekli fiber uygulamalarına uyacak farklı modeller bulunmaktadır.SC, ST, FC, LC MTRJ, vb. dahil olmak üzere farklı adaptör arayüzü ile olabilirler. İlgili fiber aksesuarlar ve pigtailler isteğe bağlıdır.
| Uygun Adaptörler | SC LC |
| Malzeme | Soğuk Haddelenmiş Çelik Levha |
| Mevcut Kablo | Dış Mekan veya İç Mekan Kablosu |
| Çıkış | 6 Liman |
| kurulum yolu | Raf Montajı |
| boyutlar | 485mmx295mmx47mm(1U 19") |
| Uygulamalar | Veri Merkezinde Rafa Monte Edilebilir Kabin |
| Bağlayıcı Kapasitesi | 6 adet SC/LC konnektörü |
| Bağlayıcı Tipi |
SC LC FC ST |
| Konum | Kabine Genellikle |
| Kullanım Yeri | Veri merkezi |
| Tepsi Sayısı | 1 Ekleme Tepsisi |
| ürün tipi | ODF/Fiber Bağlantı Paneli |
| Ekleme Kapasitesi | 24 lif |
Özellik:
1. Soğuk haddelenmiş çelikten, statik yayılan plastikten, küçük boyutlu ve zarif ve kullanımı kolay.
2. Kutunun, takılması ve sökülmesi uygun olan bir kancası vardır.
3. Ekleme tepsisi birbiri üzerine istiflenebilir, dönebilecek şekilde esnek olabilir
4. Kabloların sıkıca kelepçelendiğinden emin olmak için farklı boyutlardaki kabloları esnek bir şekilde ayarlayabilen ayarlanabilir kelepçe conta halkası ve güçlendirilmiş konfigürasyon.
5. İç mekan tipi, suyun etkili bir şekilde girmesini engelleyebilecek mükemmel sızdırmazlık performansına sahiptir.
6. Kutu benzersiz bir yapıya, makul bir düzene ve kullanım için yeterli alana sahiptir.
Başvuru:
1. Telekomünikasyon abone döngüsü
2. FTTH
3. LAN/WAN
4. CATV
daha fazla model
| BOYUT | |
| Çekmece Tipi Fiber Bağlantı Paneli |
1U 12/24 Bağlantı Noktası BOYUT: 485*295*47MM |
| Çekmece Tipi Fiber Bağlantı Paneli |
2U 48/72 Bağlantı Noktası BOYUT: 485*250*90MM |
| Çekmece Tipi Fiber Bağlantı Paneli |
3U 96 Bağlantı Noktası BOYUT: 485*310*120MM |
| Çekmece Tipi Fiber Bağlantı Paneli |
4U 144 Bağlantı Noktası BOYUT: 485*295*180MM |

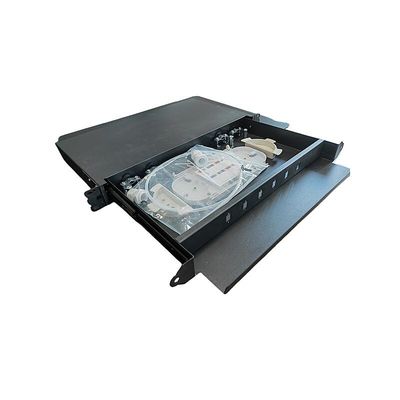

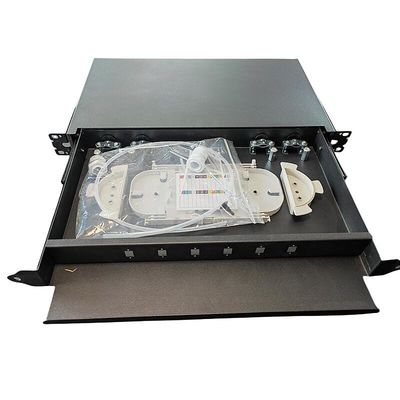

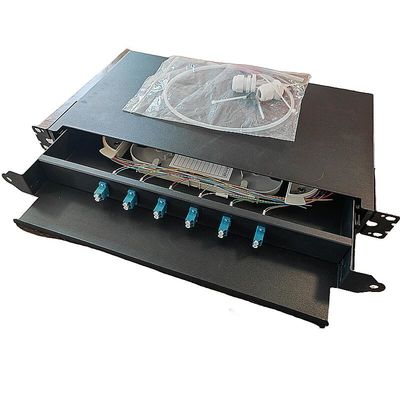

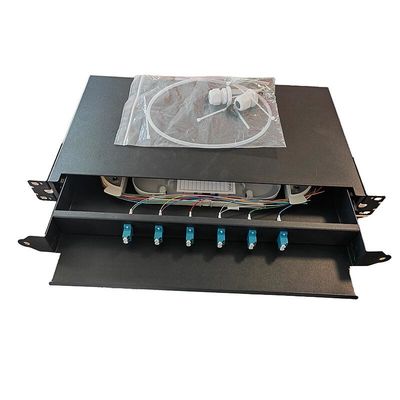

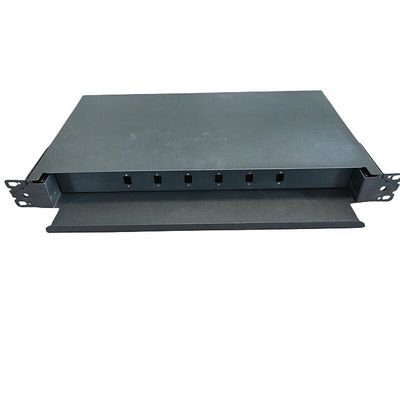

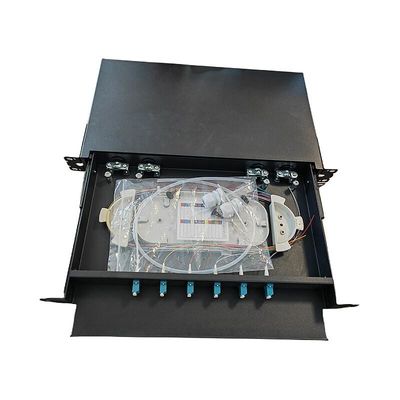

Ayrıntılar fotoğrafları:
