1u Optik Fiber Terminal Kutusu 24 Bağlantı Noktalı Raf Montajlı Sonlandırma Kutusu yama paneli
Tanım:
Optik dağıtım çerçevesi (ODF), fiber ekleme, fiber sonlandırma, fiber optik adaptörler ve konektörler ile kablo bağlantılarını tek bir ünitede birleştirebilen, iletişim tesisleri arasında kablo ara bağlantıları sağlamak için kullanılan bir çerçevedir.Fiber optik bağlantıları hasardan korumak için koruyucu bir cihaz olarak da çalışabilir.
Rafa monte ODF, genellikle sağlam yapıya sahip tasarımda modülerliktir.Fiber optik kablo sayılarına ve özelliklerine göre rafa daha fazla esneklikle kurulabilir.Bu tür bir optik dağıtım sistemi daha uygundur ve gelecekteki varyasyonlar için daha fazla olasılık sağlayabilir.Rafa monte ODF'nin çoğu 19” olup, yaygın olarak kullanılan standart şanzıman rafına mükemmel bir şekilde kurulabilmelerini sağlar.
| Uygun Adaptörler | SC LC |
| Malzeme | Soğuk Haddelenmiş Çelik Levha |
| Mevcut Kablo | Dış Mekan veya İç Mekan Kablosu |
| Çıkış | 24 Liman |
| kurulum yolu | Raf Montajı |
| boyutlar | 485mmx295mmx47mm(1U 19") |
| Uygulamalar | Veri Merkezinde Rafa Monte Edilebilir Kabin |
| Bağlayıcı Kapasitesi | 24 adet SC/LC konnektör |
| Bağlayıcı Tipi |
SC LC FC ST |
| Konum | Kabine Genellikle |
| Kullanım Yeri | Veri merkezi |
| Tepsi Sayısı | 1-2 Ekleme Tepsisi |
| ürün tipi | ODF/Fiber Bağlantı Paneli |
| Ekleme Kapasitesi | 24 lif |
Özellik:
1. Standart boyut, hafiflik ve makul yapı
2. Ekleme tepsisi değiştirilebilir
3. 19'' standart dağıtım çerçevesinde kullanılabilir
4. Şerit ve tek lif için uygundur
5. Farklı adaptör arayüzüne uyacak çeşitli panel plakası
6. Plakadaki ön işaret, tanımlama ve çalıştırma için kolaydır
7. Fiber optik pigtailler ve adaptörler ile gelin
8. Yönetim ve operasyon için kolay
Başvuru:
1. Telekomünikasyon abone döngüsü
2. FTTH
3. LAN/WAN
4. CATV
daha fazla model
| BOYUT | |
| Çekmece Tipi Fiber Bağlantı Paneli |
1U 12/24 Bağlantı Noktası BOYUT: 485*295*47MM |
| Çekmece Tipi Fiber Bağlantı Paneli |
2U 48/72 Bağlantı Noktası BOYUT: 485*250*90MM |
| Çekmece Tipi Fiber Bağlantı Paneli |
3U 96 Bağlantı Noktası BOYUT: 485*310*120MM |
| Çekmece Tipi Fiber Bağlantı Paneli |
4U 144 Bağlantı Noktası BOYUT: 485*295*180MM |

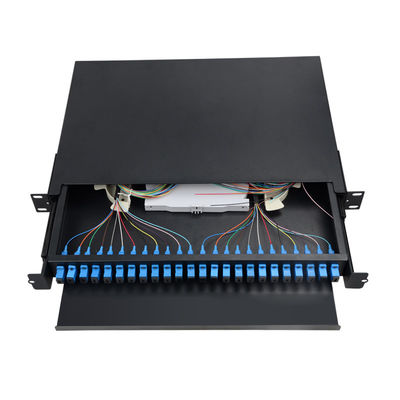

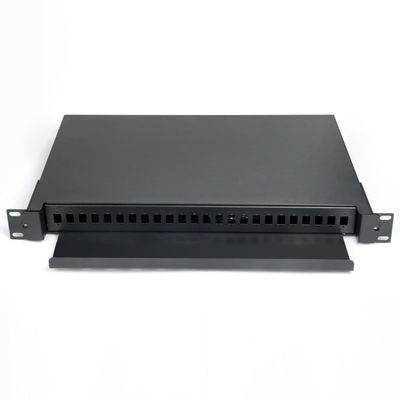

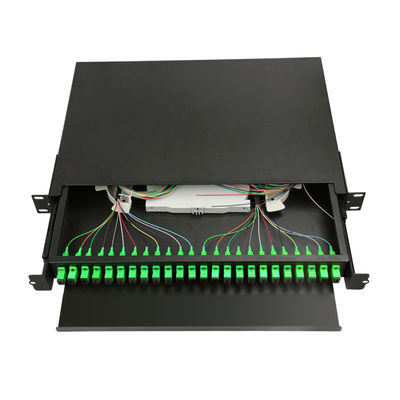

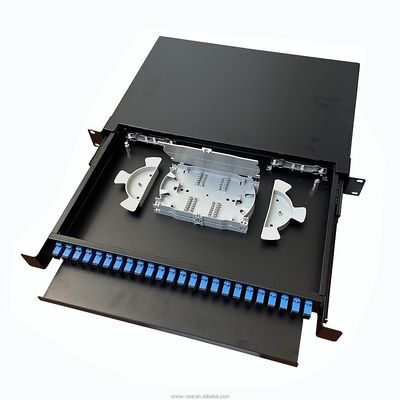

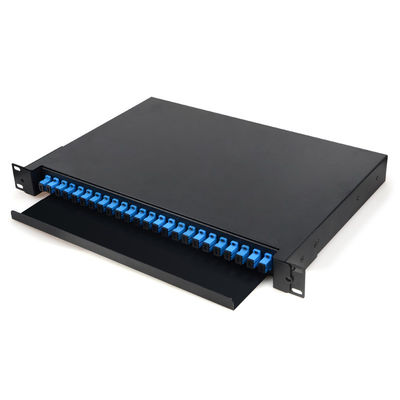

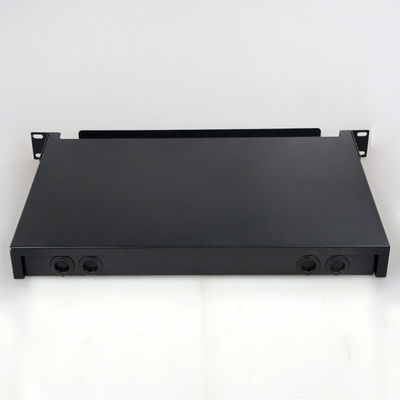

Ayrıntılar fotoğrafları:
