3u 3ru 19" ODF 144 Fiber Optik Kabin Montajlı Pano Çekmece Tipi Patch Panel
Tanım:
Dağıtım kutusu olarak çalışan fiber sonlandırma şube bağlantısında uygulanabilir orta kapasiteli ve her iki taraflı işlem olan fiber patch panel optik dağıtım kutuları serisi.
Standart 19 inç boyutundadır ve ekstra optik kaybı önlemek için muhafaza içindeki kablonun bükülme yarıçapını kontrol etmek üzere uygun şekilde tasarlanmıştır.Bu çerçeve, iç mekan fiber optik kablo bağlantı depolaması, dağıtımı ve yönetimi için idealdir.
| Uygun Adaptörler | SC LC |
| Malzeme | Soğuk Haddelenmiş Çelik Levha |
| Mevcut Kablo | Dış Mekan veya İç Mekan Kablosu |
| Çıkış | 96 Bağlantı Noktası |
| kurulum yolu | Raf Montajı |
| boyutlar | 485mmx310mmx120mm(1U 19") |
| Uygulamalar | Veri Merkezinde Rafa Monte Edilebilir Kabin |
| Bağlayıcı Kapasitesi | 96 adet SC/LC konnektör |
| Bağlayıcı Tipi |
SC LC FC ST |
| Konum | Kabine Genellikle |
| Kullanım Yeri | Veri merkezi |
| Tepsi Sayısı | 1-4 Ekleme Tepsisi |
| ürün tipi | ODF/Fiber Bağlantı Paneli |
| Ekleme Kapasitesi | 24 lif |
Özellik:
1. Standart boyut, hafiflik ve makul yapı
2. Kolay kablo yönetimi için çekmeceyi dışarı kaydırın
3. Seçenek için FC, SC, ST, LC adaptör ara bağlantı paneli
4. Kolay kullanım için ön erişim paneli tasarımı
5. 19'' veya 23'' standart optik dağıtım panoları için uygundur
6. 4-8 adet ekleme tablası (her biri 24 fiber)
7. Maks.kapasite 288 fiber
8. Arka tarafta 4 fiber kablo giriş portu
Başvuru:
1. Telekomünikasyon abone döngüsü
2. FTTH
3. LAN/WAN
4. CATV
daha fazla model
| BOYUT | |
| Çekmece Tipi Fiber Bağlantı Paneli |
1U 12/24 Bağlantı Noktası BOYUT: 485*295*47MM |
| Çekmece Tipi Fiber Bağlantı Paneli |
2U 48/72 Bağlantı Noktası BOYUT: 485*250*90MM |
| Çekmece Tipi Fiber Bağlantı Paneli |
3U 96 Bağlantı Noktası BOYUT: 485*310*120MM |
| Çekmece Tipi Fiber Bağlantı Paneli |
4U 144 Bağlantı Noktası BOYUT: 485*295*180MM |

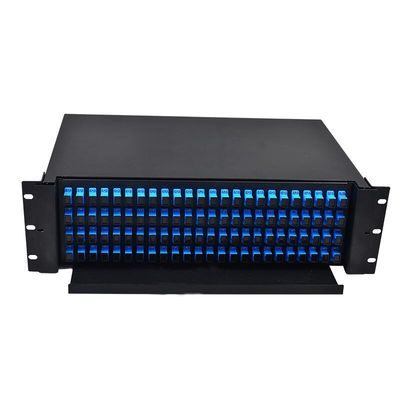

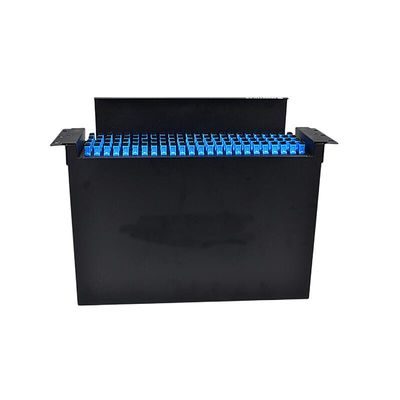

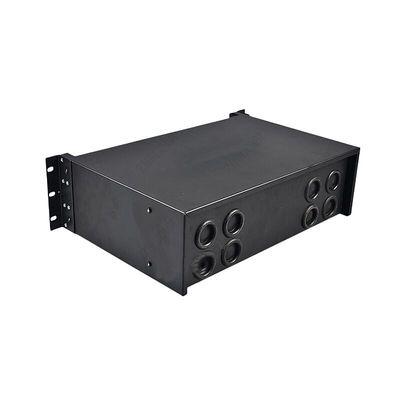

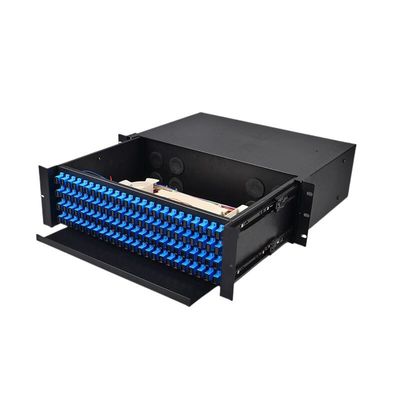

Ayrıntılar fotoğrafları:
