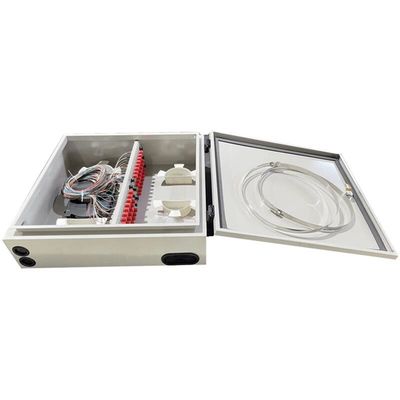

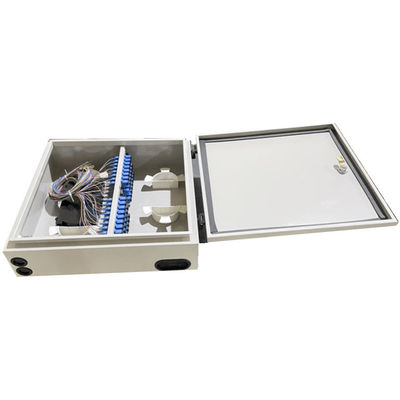

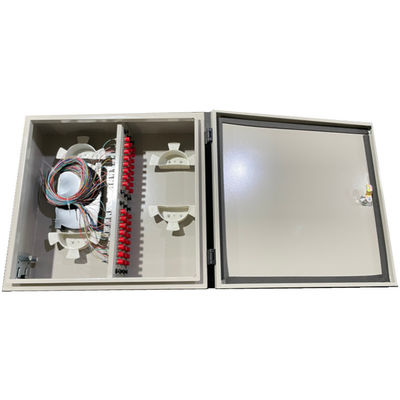

48 Çekirdekli Duvara Monte Fiber Dağıtım Kutusu Dış Mekan Suya Dayanıklı 48F LCD Adaptörü

Dış Mekan Duvar Montajlı Fiber Muhafaza Su Geçirmez 48 Çekirdekli FC SC ST LCD Adaptörü

Ben, ürün tanıtımı

Bu optik dağıtım kutusu, sanatsal görünüm, rahat çalışma ve uzun hizmet ömrü avantajları ile optik kablo, optik fiber ve ara kablo bağlantısı için mevcut olan dış mekan fiber optik iletişim bağlantılarının bağlanması ve gönderilmesinde kullanılabilir.

özellikler

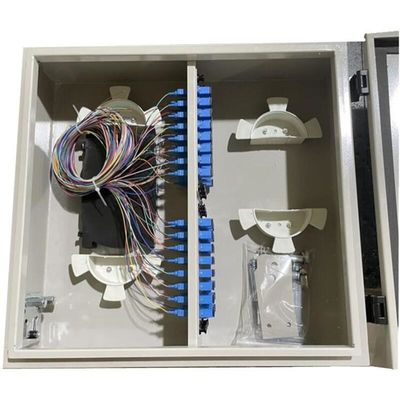

• kasa gövdesi, fiber optik ekleme tepsisi ve adaptör sabitleme çerçevesinden oluşur.
• iki parçaya bölünmüştür, bir bağlantı optik kablo ile fiber pigtail arasında füzyon bağlantısı için optik kablolar ve diğer bağlantı kablosu bağlantı kablosu ile yapılır.Füzyon ve bağlantıyı, fazla fiber tutmayı ve yama kablosu tutmayı entegre bir şekilde birleştirin
• fazla lifler, bükülme yarıçapının 40 mm'den büyük olmasını sağlayan iki özel plastik halka etrafında bükülebilir.
• Farklı tipte adaptörler için mevcut olan adaptörleri sabitlemek için 6 bağlantı noktalı adaptör sabitleme çerçevesini benimseyin, çalıştırması kolay ve beklenmedik fiber hasarlarını önleyin,
• Kutunun alt kısmından kablo girişi yapılabilmekte olup, giriş özel kauçuk parçalar ile koruma altına alınmıştır.

III,Şartname:

IV,Kurulum süreci

• kutunun kapısını açın, optik kabloyu dağıtım kutusuna yönlendirin, kabloyu yaklaşık 1 m kesin ve uygun uzunlukta (yaklaşık 1,5 m) alın, ardından dış koruyucu kılıfı soyun.85 mm kablo takviyeli damar bırakın ve fazla kısmı kesin, takviyeli damarı pres tahtasına yerleştirin ve sıkın.
• soyulmuş optik kabloları PVC boruya (yaklaşık 0,9 m) yerleştirin ve bunları fiber depolama tepsilerinin etrafında döndürün, ekleme tepsisinin girişinde naylon bağ ile sabitleyin.
• adaptörleri 6 bağlantı noktalı adaptör sabitleme çerçevesine yerleştirin, ardından çerçeveyi sabitleyin, adaptörleri ve pigtailleri bağlayın, örgüyü yukarıdaki iki sütunun etrafından tutun ve tepsileri üfleyin.
• ekleme tepsisini kutudan çıkarın, füzyon ve bağlantı noktasını ısıyla daralan manşonla koruyun, ardından ekleme tepsisinin oluğuna yerleştirin, kapağı tekrar tepsiye yerleştirin.Ek yeri tepsisini geri alın ve vidalarla kutuya sabitleyin.
• ara kabloyu özel kauçuk parçalardan kutunun içine geçirin ve adaptörlerle bağlayın, ara kablo bağlantılarının diğer ucu optik cihazlarla bağlantı kurun.

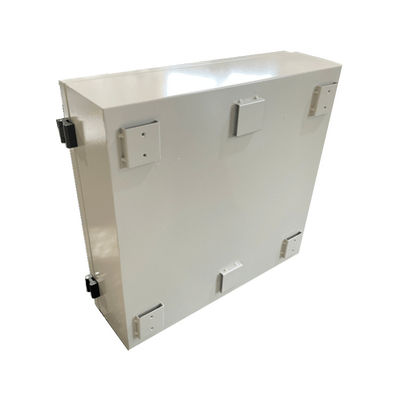

• kutuyu kapatın, sızdırmazlık onaylandıktan sonra duvara monte edin.

 Aksesuarlar

• kurulum kılavuzu 1 adet
• ısıyla daralan kol 24 çubuk
• PVC koruyucu boru 1m 1.5m
• naylon kravat 8 sopa
