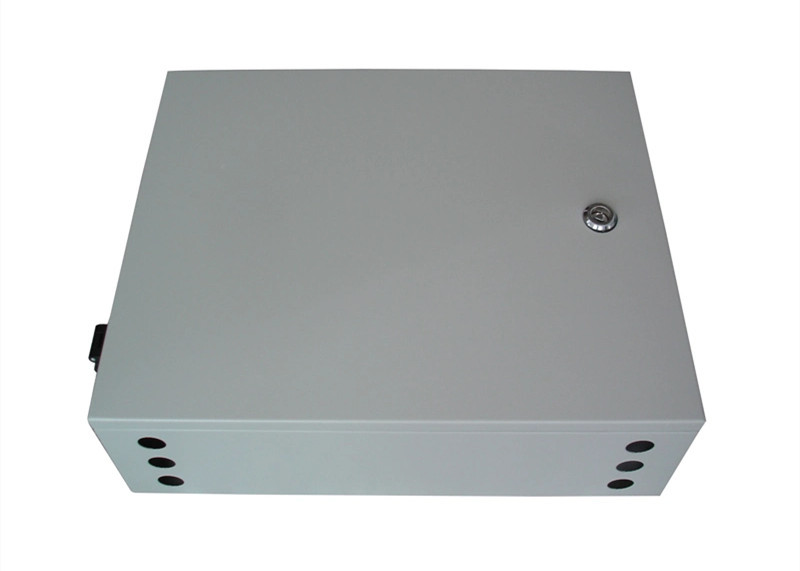

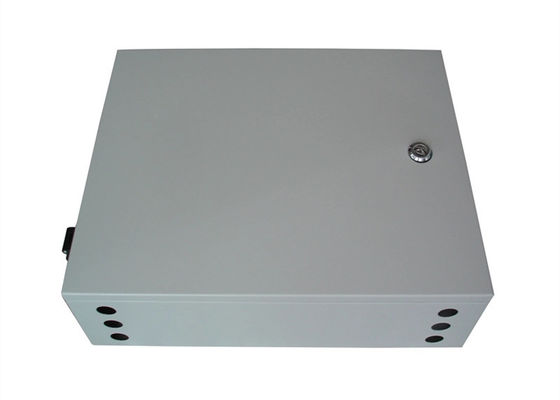

48Fo Dış Mekan Duvar Montajlı Fiber Muhafaza LC ODF Optik Dağıtım Çerçevesi

Optik Dış Mekan Duvar Tipi Dağıtım Çerçevesi ODF 48Fo FC SC ST LC

ürün tanıtımı

Fiber optik dağıtım çerçevesi, dış tesis kabloları ile binaların içindeki ekipman ve iletişim tesisleri arasında verimli kablo bağlantıları sağlar.

Box, fiber birleştirme, depolama ve kablo bağlantılarını bir birimde bir araya getirir.Hem demet tipi hem de şerit tipi fiber kabloları yönetebilirler.Fiber yönetimi için örgüyü, kabloları ve adaptörleri entegre etmek için geniş bir çalışma alanına sahiptir.

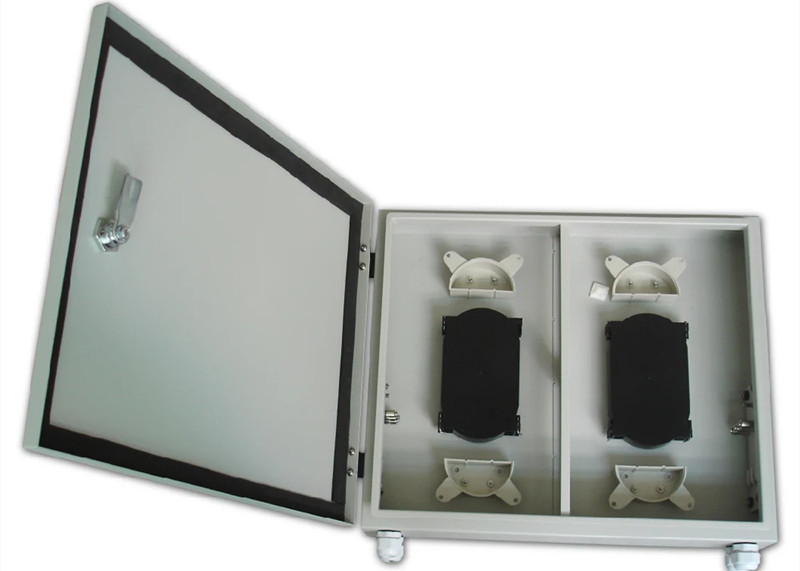

Bu fiber optik dağıtım çerçevesi, fiber birleştirme, dağıtım ve yönetim için bir tarafta adaptör plakası ve ekleme tepsileri bulunan, soğuk haddelenmiş çelik kullanılarak dış duvara monte edilmek üzere tasarlanmıştır.


Özellikler

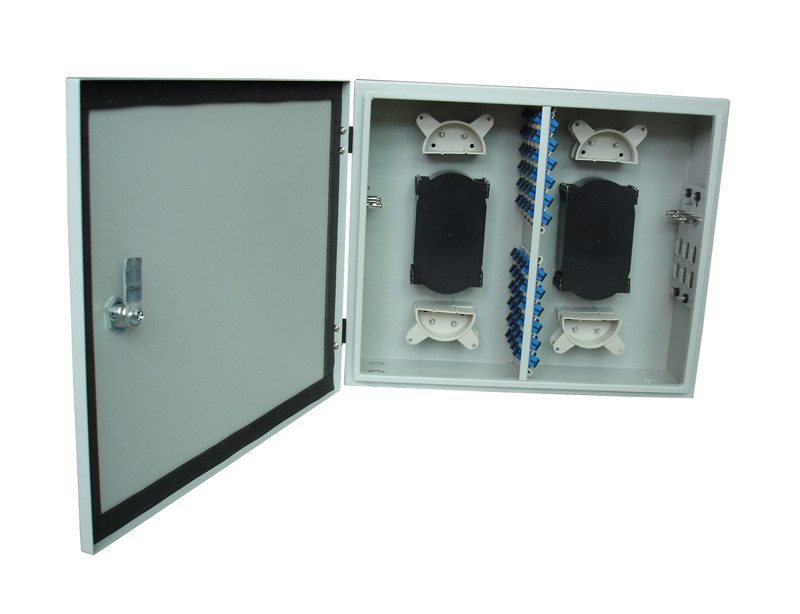

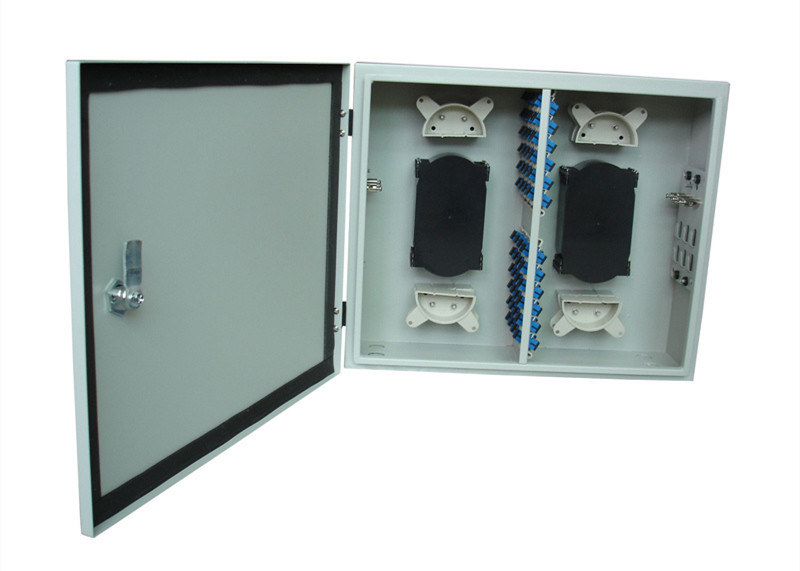

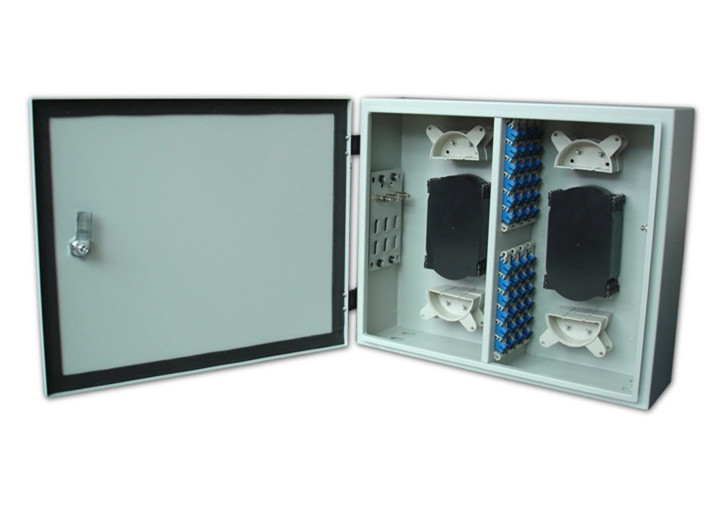

• Kasa gövdesi, fiber optik ekleme tepsisi ve adaptör sabitleme çerçevesinden oluşur.
• Optik kablo ile fiber pigtail arasında füzyon bağlantısı için optik kablolara sahip bir bağlantı ve yama kablosuna sahip başka bir bağlantı olmak üzere iki parçaya ayrılmıştır.Füzyon ve bağlantıyı, fazla fiber tutmayı ve yama kablosu tutmayı entegre bir şekilde birleştirin
• Fazla lifler, bükülme yarıçapının 40 mm'den büyük olmasını sağlayan iki özel plastik halka etrafında bükülebilir.
• Farklı tipte adaptörler için mevcut olan adaptörleri sabitlemek için 8 bağlantı noktalı adaptör sabitleme çerçevesini benimseyin, çalıştırması kolay ve beklenmedik fiber hasarlarını önleyin.
• Kutunun altından kablo girebilmektedir, giriş özel kauçuk parçalarla koruma altındadır.
• İçinde ABS plastik tepsi, tepsi başına 12 çekirdek.
• Bir tarafta veya her iki tarafta ekleme tepsileri mevcuttur.
• Farklı adaptör plakası mevcuttur: FC, SC, LC, ST…
• Tek fiber, demet ve şerit fiber kablolar için uygun kablo giriş portları.
• Makul tasarım, kabloların iyi durumda olmasını sağlar.
• Duvara monte tip, dış mekan kullanımı, IP65;direğe monte ve alt taban mevcuttur.
• Ön kapı kilidi ile.
• 12, 24, 48, 96 … kapasite özelleştirilebilir.

III,Şartname:

BENkurulum süreci

• kutunun kapısını açın, optik kabloyu dağıtım kutusuna yönlendirin, kabloyu yaklaşık 1 m kesin ve uygun uzunlukta (yaklaşık 1,5 m) alın, ardından dış koruyucu kılıfı soyun.85 mm kablo takviyeli damar bırakın ve fazla kısmı kesin, takviyeli damarı pres tahtasına yerleştirin ve sıkın.
• soyulmuş optik kabloları PVC boruya (yaklaşık 0,9 m) yerleştirin ve bunları fiber depolama tepsilerinin etrafında döndürün, ekleme tepsisinin girişinde naylon bağ ile sabitleyin.
• adaptörleri 6 bağlantı noktalı adaptör sabitleme çerçevesine yerleştirin, ardından çerçeveyi sabitleyin, adaptörleri ve pigtailleri bağlayın, örgüyü yukarıdaki iki sütunun etrafından tutun ve tepsileri üfleyin.
• ekleme tepsisini kutudan çıkarın, füzyon ve bağlantı noktasını ısıyla daralan manşonla koruyun, ardından ekleme tepsisinin oluğuna yerleştirin, kapağı tekrar tepsiye yerleştirin.Ek yeri tepsisini geri alın ve vidalarla kutuya sabitleyin.
• ara kabloyu özel kauçuk parçalardan kutunun içine geçirin ve adaptörlerle bağlayın, ara kablo bağlantılarının diğer ucu optik cihazlarla bağlantı kurun.
• kutuyu kapatın, sızdırmazlık onaylandıktan sonra duvara monte edin.

 Aksesuarlar

• kurulum kılavuzu 1 adet
• ısıyla daralan kol 24 çubuk
• PVC koruyucu boru 1m 1.5m
• naylon kravat 8 sopa
