Fiber Dağıtım Merkezi FDH Dış Mekan Fiber Optik Kabin 288Core Fiber Erişim Terminali FAT
1. Şartname
|
parametreler |
|
|
Modeli |
TW-CBSMC-288A |
|
Maks.Çekirdek Sayısı |
288F SC veya 576F LC |
|
Ayırıcı Tipi |
ABS tipi |
|
Maks.Ayırıcı Sayısı |
10 |
|
Ekleme Tepsisi Tipi |
12 çekirdek/tepsi veya 24 çekirdek |
|
Maks.Ekleme Tepsisi Sayısı |
24 veya 24 |
|
Kabin Malzemesi |
SMC |
|
Adaptör Paneli |
FC kare, SC, DLC (SC tipi) |
|
Yalıtım Direnci (MΩ) |
1000 @500V (DC) |
|
Dayanma Gerilimi (V/dak) |
3000 (DC), bozulma yok, flashover yok |
|
Kurulum Türü |
Zemin |
|
Koruma Derecesi |
IP65 |
|
Çalışma Sıcaklığı (°C) |
-40~ +60 |
|
Boyutlar (mm) |
1450*750*320MM |
|
Ağırlık (kg) |
80 |
Özellikler:
1. Yüksek yoğunluklu ve erozyon önleyici performans;
2. Ani iklim değişikliğine ve aşırı çevreye karşı koyabilme;
3. Kapasite gerektiği gibi esnek bir şekilde özelleştirilebilir;
4. Kurulum hızlı ve uygundur;
5. Yerleşik doğrudan bağlantı birimi, doğrudan bağlantı işlevi sağlama yeteneğine sahiptir;
6. Fiber kablo yönlendirmesinin mükemmel tasarımı, fiberlerin yönetimini ve bakımını kolaylaştırabilir;
7. Optik fiber için güvenli ve güvenilir sabitleme ve topraklama koruma cihazları ile;
8. Şerit şeklindeki ve şerit olmayan liflere uygulanabilir.
9. Büyük kapasite: maksimum dağıtım kapasitesi 96 çekirdekli, 144 çekirdekli, 288 çekirdekli ve 576 çekirdekli dört tip fiber optik kablodur ve doğrudan kaynak kapasitesi tek, 120 çekirdekli -240 çekirdekli, ve 240 damar -480 damar şerit optik fiber kablolar.
10. Kabin, özel yüksek mukavemetli korozyona dayanıklı malzemeler kullanır, iyi su geçirmez, yoğuşma önleyici, nem direnci özelliklerine sahiptir ve iklim ve çevrenin neden olduğu çeşitli olumsuz etkilere dayanabilir.
11. Kabin, yatay kablo kanalı ile donatılmıştır ve optik kablo düzenini daha makul ve düzenli hale getirir.
12. Kaynak ve dağıtımı birleştiren terminal tablasını benimser.Kaynak ve dağıtım aynı seviyede yapılır, bu da işlemi kolaylaştırır, şerit kuyruk elyafının uzunluğunu azaltır ve maliyeti düşürür.
13. Terminal modülü, bir birim olarak 12 çekirdekli yatay çekme yapısını benimser, her bir çekirdek ayrı ayrı çekilebilir, bu da dağıtımda çalışmayı kolaylaştırır ve kuyruk lifinin dağıtılmasından kaynaklanan bükülme sayısını azaltır.
14. Fiber optik ayırıcı yapısal olarak uygundur, fiber optik kablo çekirdeği manşonla kaplanmıştır ve fiber optik kablo üzerindeki sabitleme, topraklama ve diğer işlemler, fiber optik ayırıcıyı çıkarmadan gerçekleştirilebilir.
Uygulamalar:
1. Yerel Alan Ağı;
2. CATV Ağı;
3. FTTx Sistemi/ FTTH Projesi；
4. Geniş Alan Ağı.

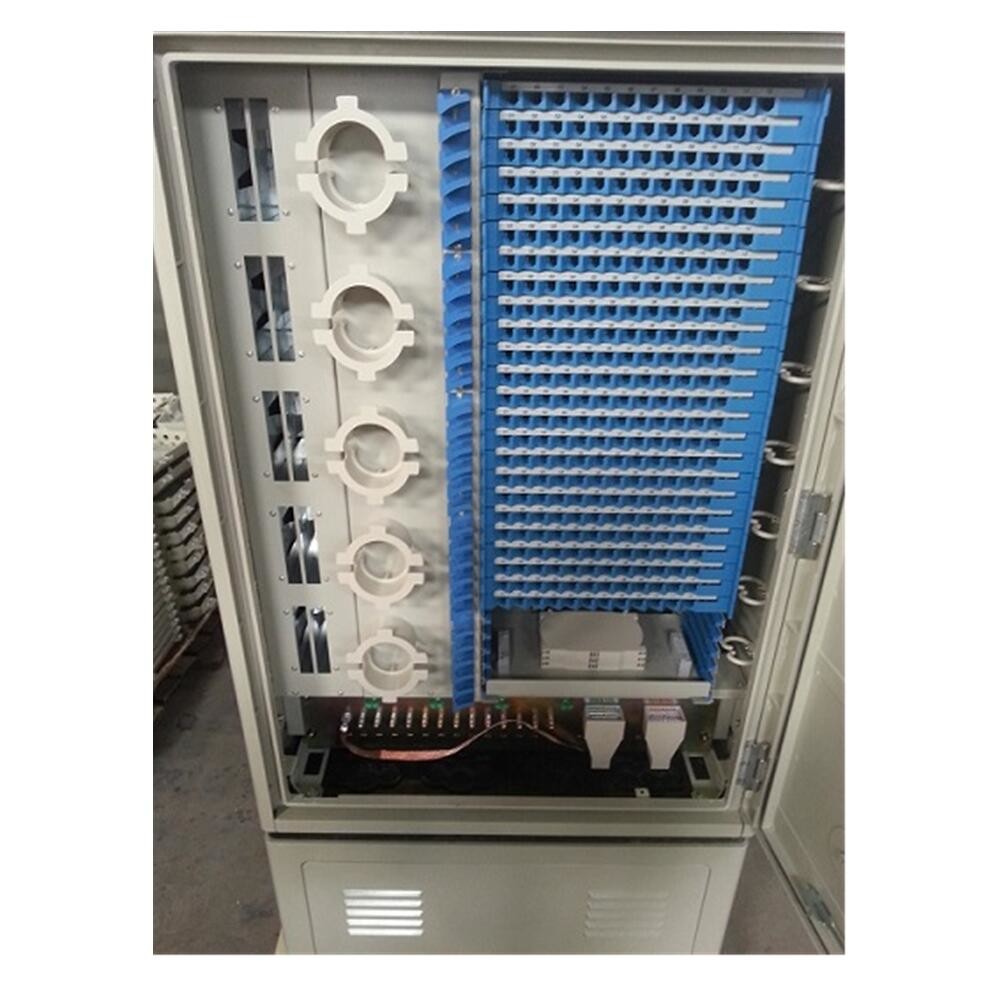

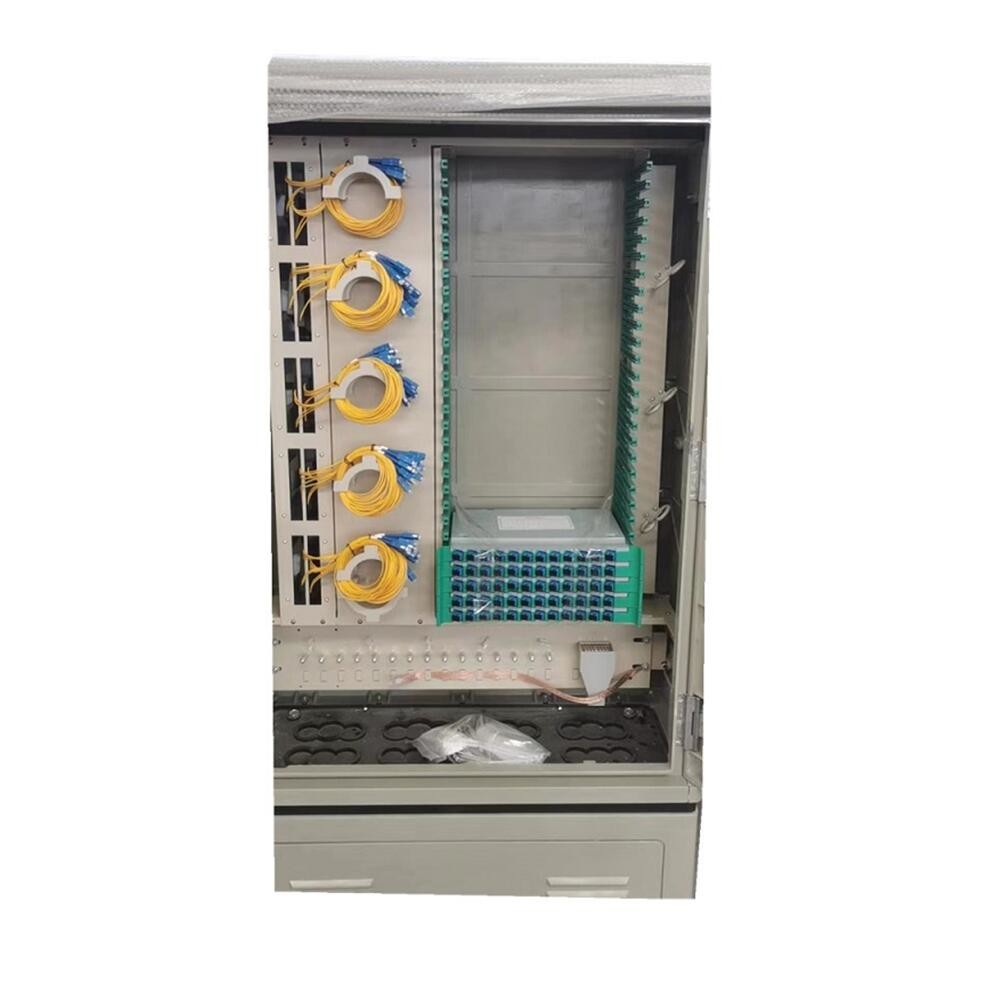

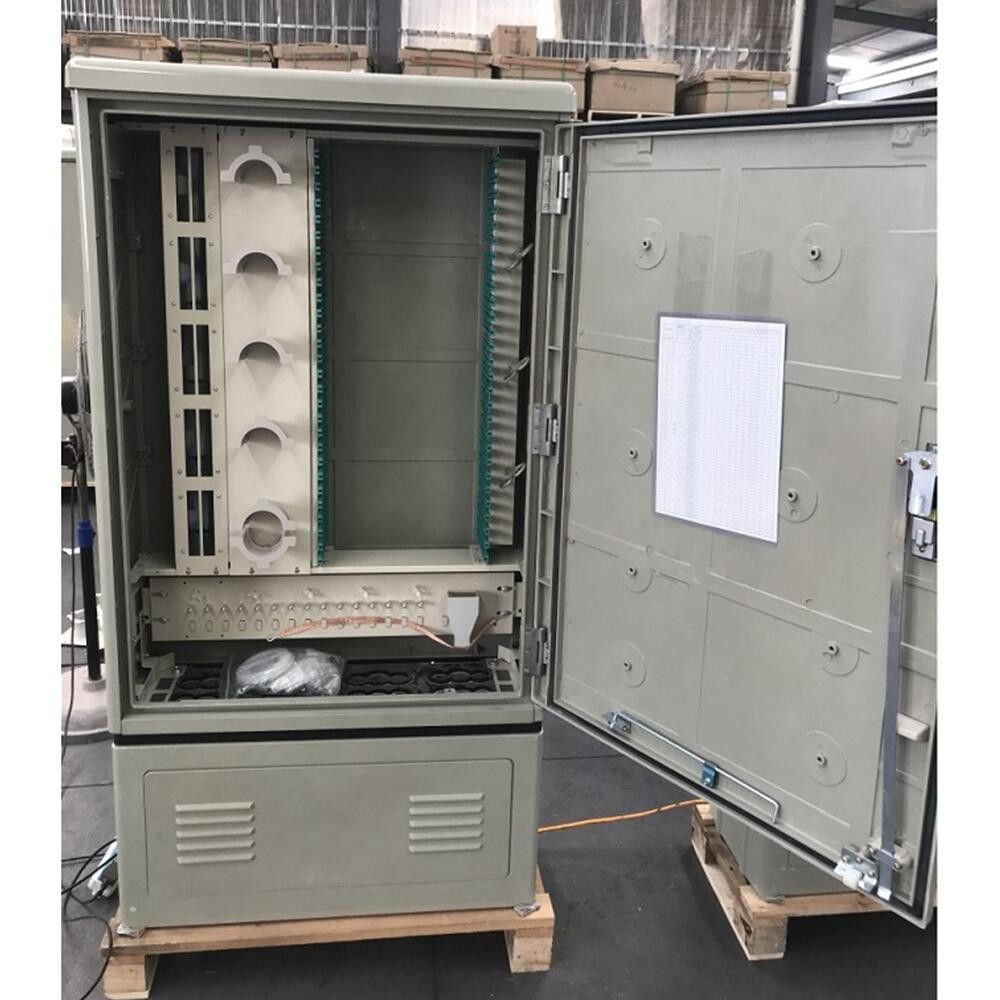

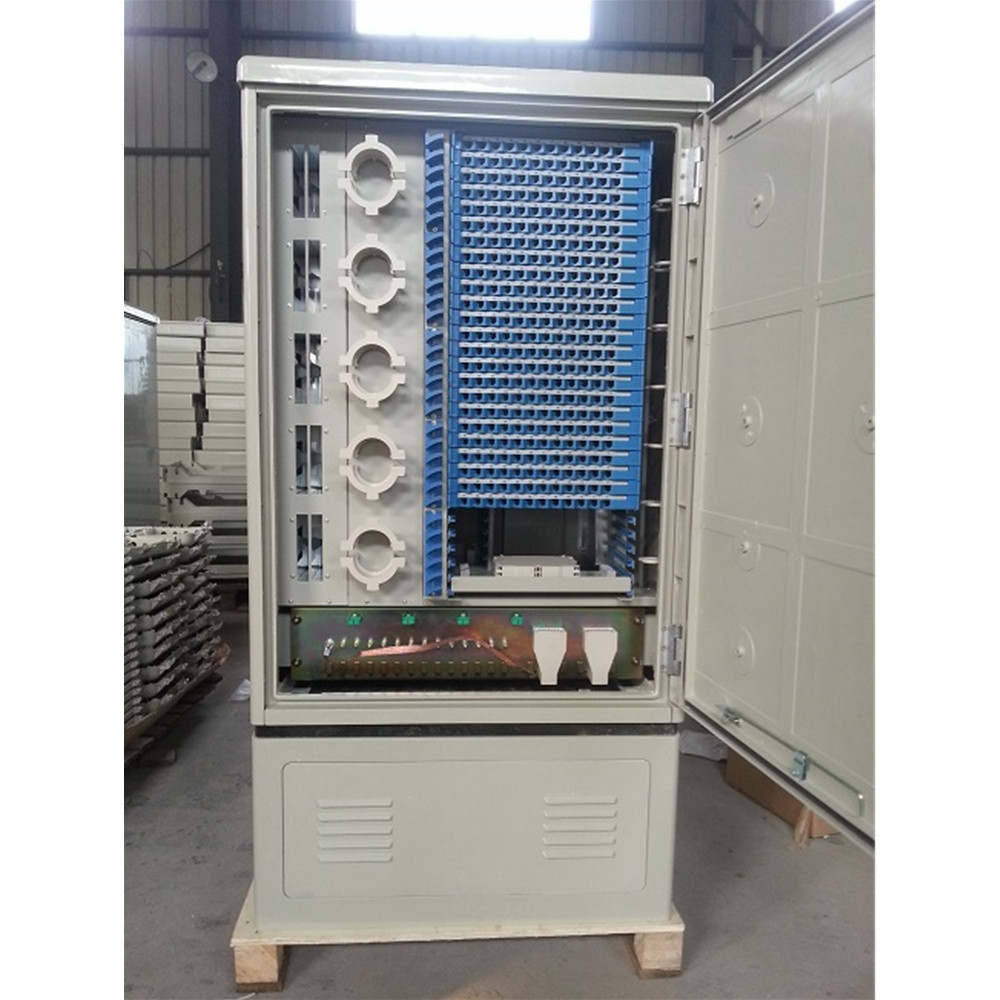

Referans için daha fazla fotoğraf:
