Fiber Dış Mekan 288 Çekirdek Kaideye Monte Fiber Dağıtım Kabini Sc/Apc Konnektörleri
Tanım:
Kabin Dış Mekan 288 Çekirdek fiber optik, ana hat optik kabloları ve kablo dağıtımları ile aktif bağlantıda uygulanabilir ve kablolar için füzyon, depolama, dağıtım ve dağıtım gerçekleştirebilir.
IP65 derecesine ulaşan koruma ile yüksek yoğunluklu, korozyon önleyici, yaşlanma önleyici özel kompozit malzemeden (Paslanmaz Çelik) yapılmış standart kasa gövdesi.Güvenilir sızdırmazlık, su geçirmez ve neme dayanıklı çeşitli kötü hava koşullarına uyum sağlar.
1. Şartname
|
parametreler |
|
|
Modeli |
TW-CBSMC-288C |
|
Maks.Çekirdek Sayısı |
288 Çekirdek SC,FC,ST Simplex Fiber veya 576 LC Fiber |
|
Ayırıcı Tipi |
ABS Kutu Tipi |
|
Maks.Ayırıcı Sayısı |
10 |
|
Ekleme Tepsisi Tipi |
12 çekirdek/tepsi veya 24 çekirdek |
|
Maks.Ekleme Tepsisi Sayısı |
24 veya 24 |
|
Kabin Malzemesi |
SMC |
|
Adaptör Paneli |
FC Kare, SC, DLC (SC tipi) |
|
Yalıtım Direnci (MΩ) |
1000 @500V (DC) |
|
Dayanma Gerilimi (V/dak) |
3000 (DC), bozulma yok, flashover yok |
|
Kurulum Türü |
Zemin |
|
Koruma Derecesi |
IP65 |
|
Çalışma Sıcaklığı (°C) |
-40~ +60 |
|
Boyutlar (mm) |
1450*750*320MM |
|
Ağırlık (kg) |
80 |
Avantajlar
1. 288 fibere kadar Toplam Fiber Yönetim Sistemleri
2. Fazla yama kabloları için alan
3. Yüksek Yoğunluk
4. Bir tepside ekleme ve yama
5. Tüm konektör tiplerini karşılayın
6. Bireysel kaydırmalı ek düzenleyici tepsiler şunları sağlar:
7. Eklemelere kolay erişim
8. Gelen kablolar için uygun gerilme azaltma
9. İyi görünüm
10. Ultra Violet direnci
11. Korozyona ve kimyasalların çoğuna karşı direnç
12. Maddeler
13. Darbeye karşı çok yüksek direnç
14. Beton veya polyester kaide üzerine monte edilebilir
Servis şartları
1. Çalışma sıcaklığı: ―5℃～+40℃ (iç mekan), ―40℃～+60℃ (dış mekan)
2. Bağıl nem: ≦85% (+30℃'de) (iç mekan), ≦95% (+40℃'de) (dış mekan)
3. Atmosfer basıncı: 70kPa～106kPa
Uygunluk gereksinimleri
1. Optik fiber kablolar, Standart GB/T7424 ve GB/T11819'a uygun olacaktır.
2. Nominal çalışma dalga boyu: 1310nm, 1550nm.
mekanik dayanım
Fiber optik çapraz bağlantılı kabin görünümü, görünüme dikey olarak en az 980N basınca dayanabilir.Dolap kapağı açıldıktan sonra kapının en dış ucundan en az 200N basınca dayanabilir.
Sızdırmazlık performansı
Kabin kilitli durumda.İç mekan ekipmanının koruma performansı, GB4205'te belirtilen IP53 gereksinimlerine ulaşabilir ve dış mekan tipinin koruma performansı, GB4208'de belirtilen IP65 gereksinimlerine ulaşabilir.
Uygulamalar:
1. İletişim
2.ağlar
3.endüstriyel kontrol
4.Bina otomasyonu
5.Konnektör takma ve dayanıklılık> 1000 kez

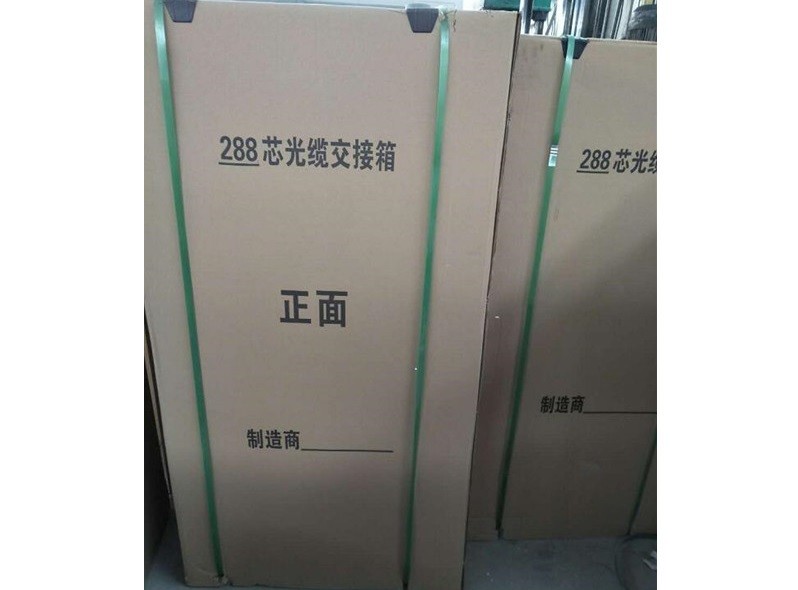

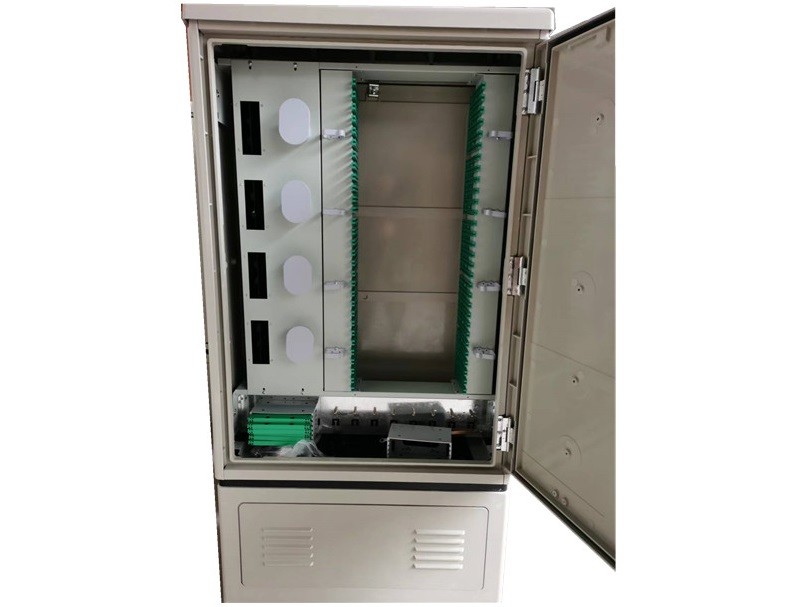

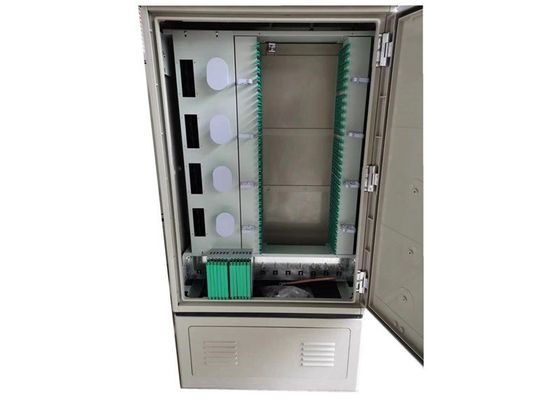

Referans için daha fazla fotoğraf:
