144 Core FC SMC Dikili Fiber Dağıtım Merkezi FDH Telekom Ağı Kabini
Açıklama:
Fiber optik çapraz bağlantı kabini, özellikle dış mekan optik fiber erişim ağı için tasarlanmış bir dış mekan optik ekipmanıdır.Optik fiber bağlantısını, eklemeyi, depolamayı ve dağıtımı gerçekleştirin.
İki tür kurulum yöntemi vardır: zemine monte ve anten.
Şartname:
| Önceden Sonlandırılmış Bağlayıcı | LC, SC, FC, ST |
| Bağlayıcı Cilalı | UPC veya UPC |
| Fiber Modu | Küçük/AA |
| Elyaf Sayısı | 144 SC.FC,ST Fiber veya 288 LC Fiber |
| Boyut | 1030*540*300MM |
| Ceket Rengi | Gri |
| Jaket Malzemesi | SMC |
| Garanti | Uzun yıllar |
| Başvuru | FTTH Çözümü |
| Ürün Anahtar Kelimeleri | 144 çekirdekli fiber optik kabin, açık optik dağıtım kabini, 144 çekirdekli açık optik dağıtım kabini, 144 çekirdekli açık optik dağıtım kabini |
Özellikler:
1. Güvenilir sızdırmazlık, su geçirmez ve neme dayanıklı, çeşitli kötü hava koşullarına uyum sağlayan, yüksek yoğunluklu, korozyon önleyici, yaşlanma önleyici özel kompozit malzemeden (SMC) yapılmış standart kasa gövdesi.
2. Tek/çift kapı, toz geçirmez ve su geçirmez.Ve koruma seviyesi: 1P65
3. İç yapı için iyi tasarım, kolay kurulum.
4. Ekleme ve dağıtımın açık göstergesi.
5. Adaptör ST, FC, SC vb. olabilir.
6. İçeride yeterli fiber yönlendirme ve depolama alanı.
7. Güvenilir kablo sabitleme cihazı ve topraklama cihazı.
8. Ekleme yönlendirmesinin iyi tasarımı ve fiber optiğin bükülme yarıçapını garanti eder.
9. Çalışma sıcaklığı -40C ila +40C
10. Saklama sıcaklığı -40C ila +60C
11. Bağıl nem ≤95% (+40C)
12. Atmosfer basıncı 70Kpa ila 106Kpa
13. Kapasite 144 çekirdek
Yapı Özelliği:
Modüler tasarım, en büyük esnekliği sağlar, mevcut ve gelecekteki gelişimin ihtiyaçlarını karşılar
SMC veya paslanmaz çelik kullanan gövde ve elektrostatik sprey kullanan yüzey, böylece iyi korozyon direncine ve yaşlanmayı önleme işlevine sahiptir, gövdenin rüzgar koruma sınıfı IP65 seviyesine ulaşır.Savunma çiylenmenin etkisi mükemmeldir.
Modül tepsisi sol öndeki eksen etrafında 90 derece dönebilir ve modül içindeki adaptörlerin eğimi 30 derece alır.Klips kilitli kurulum, fiberin bükülme yarıçapını doğrudan sağlar ve gözlerin yaralanmasını önler.
Kaynak diski 90 derecede dönebilir ve sonra dışarı çıkabilir, bu nedenle inşaat için uygundur ve ayrıca genişletme ve bakım için uygundur
çapraz bağlantı kabini ön ve arka kapaklı, kablolama için geniş alana sahip, işletme ve bakım kolaylığı
çapraz bağlantı kabini, optik kabloların sağlamlığı, soyulması ve topraklanması için güvenilir bir cihaza sahiptir
Yüksek gerilim koruma toprağı ile kutu20.000MΩ /500V (DC) arasındaki yalıtım direnci
Rulman basıncı voltajı> 3000VAC (50Hz) 1dk arızasız, arklanma
fiber optik çapraz bağlantı kabini Mekanik Dayanıklılık Testi : ≥1000 kez
Kabin boyutu:
| Tip | boyut mm |
| Duvar Montajı 96 Çekirdek | 600*450*280MM |
| Duvar Montajı 144 çekirdek | 750*540*300MM |
| Dikili Tip 144 çekirdek | 1030*540*300MM |
| Dikili Tip 288 çekirdek | 1450*750*320MM |
| Dikili Tip 576 çekirdek | 1450*750*540MM |

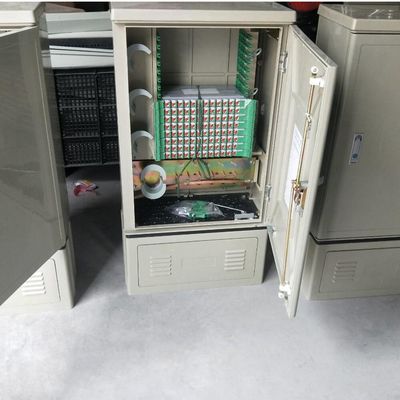

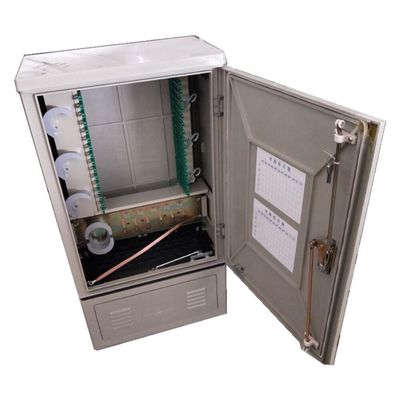

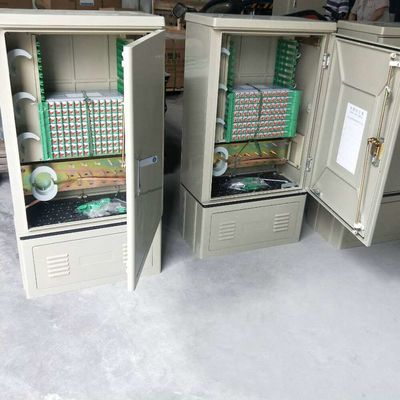

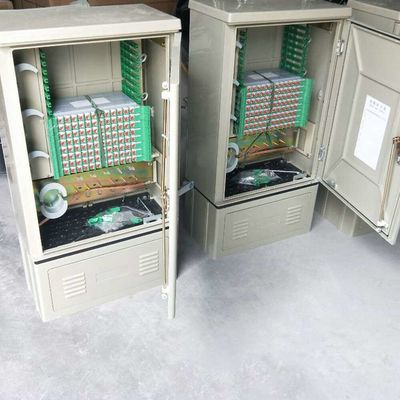

Referans için daha fazla ürün fotoğrafı:
