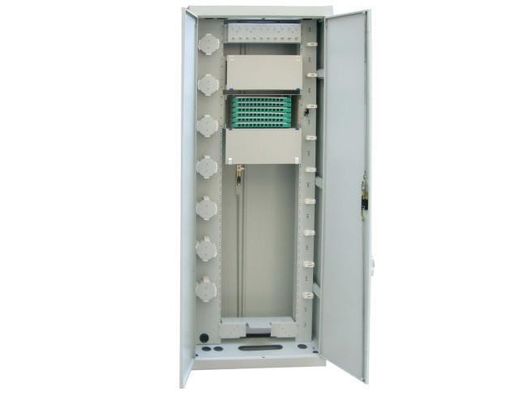

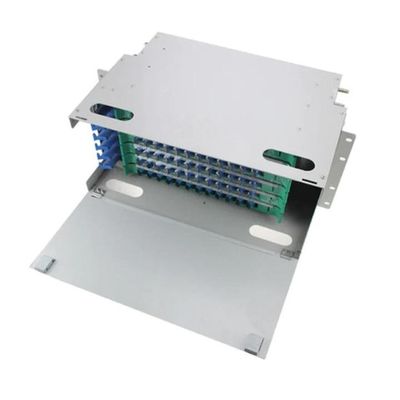

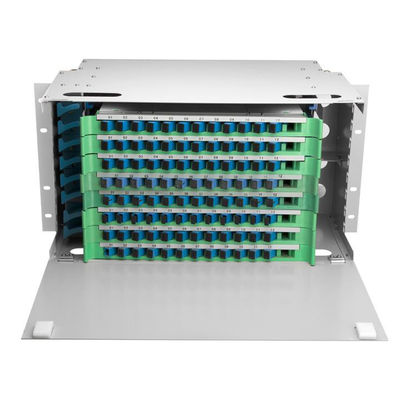

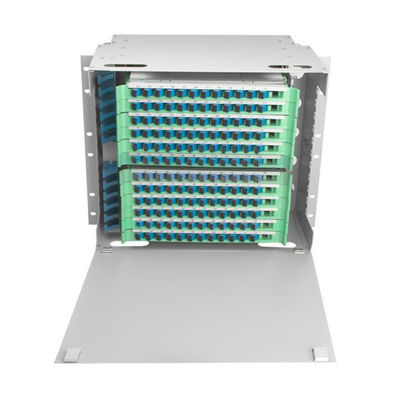

ODF Bağlantı Paneli Fiber Optik Dağıtım Çerçeveleri 19" 72 Çekirdek Raf Montajı
Tanım:
ODF, fiberlerin doğrudan sonlandırılmasını veya füzyonla birleştirilmesini desteklemek için tasarlanmıştır. Bağlantı paneli için kullanılan malzemeler, hafif ama sağlam olmasını sağlayan doğal kaplamalara sahip yüksek kaliteli metalden yapılmıştır.
Kurulumu ve bakımı basitleştirmek için tasarlanan özellikler arasında kolay itme-çekme kilitli somunlu teleskopik çekme tepsisi, bağlantı panelinde 2'den fazla kalbe sonlandırma sağlayan arkadan çift kablo girişi yer alır.
ODF, ST,SC,FC,LC ve MTRJ gibi çeşitli adaptörlerle yüklenebilir, uygulanabilir tipler için dubleks adaptör de mevcuttur. Tüm bunlar, belirli bir parçaya göre sipariş sırasında tanımlanmalıdır.
Yapı taşı tasarımı, ön alan operasyonu.
Füzyon ekleme ve dağıtım fonksiyonu ile
19 inçlik standart dağıtım çerçevesine uygulanabilir.
Adaptör 30° açıyla monte edilmiştir, fiber kablo için daha iyi koruma sağlayacaktır.
eğilmekten.
Toz geçirmez, hoş ve temiz görünümün iyi performansının avantajları ile tamamen kapalı yapı
Fiber dağıtım ve depolama alanı için yeterli alan ve kurulum ve operasyonlar için çok kolay
Kilitli ön kapı, tamamen ön taraftan çalışır, bakım için uygundur.
Kablo giriş sistemi, kabloları sabitlemek için mükemmel performansa sahip olan çerçevenin üst kısmına monte edilmiştir.
Güvenilir kablo armatür kapağı ve topraklama koruma cihazı sağlanmıştır.
Entegre ekleme ve dağıtım ünitesi benimsenmiştir.Her birim 12 adede kadar FC/SC Simplex adaptörü ve adede kadar
12 LC Dubleks adaptör.
| Boyutlar ve Kapasite | ||
| Boyutlar (G*D*Y) | Kapasite(SC/FC) | Kapasite(LC) |
| 2000*800*400mm | 72 çekirdek/birim,maksimum 8 birim, 576 çekirdek | 144 çekirdek/birim,maksimum 8 birim, 1152 çekirdek |
| 2200*800*400mm | 72 çekirdek/birim,maksimum 10 birim, 720 çekirdek | 144 çekirdek/birim,maksimum 10 birim, 1440 çekirdek |
| Çalışma Koşulları | ||
| Sıcaklık | -25°C~+55°C | |
| Nem | ≤%93 (40 yaşında℃) | |
| Hava basıncı | 70kPa ~106kPa | |
Başvuru:
1) Telekomünikasyon abone döngüsü
2) Eve fiber (FTTH)
3) LAN/WAN
4) KATV
FABRİKAMIZ
Alacakaranlık Optik 2008 yılında kurulan, üretim ve dağıtım yapan profesyonel bir Hitech kuruluştur
Fiber optik ürünlerin .Fiber optik yama kablosu, helezon, PLC ayırıcı, adaptör, FBT kuplör, zayıflatıcı, konektör dahil olmak üzere ana ürünler,
Fiber optik telekomünikasyon, LAN, FTTH, CATV ve CCTV'de geçerli olan medya dönüştürücü, patch panel, ek yeri kapatma vb.
Yüksek hızlı iletim sistemleri.
