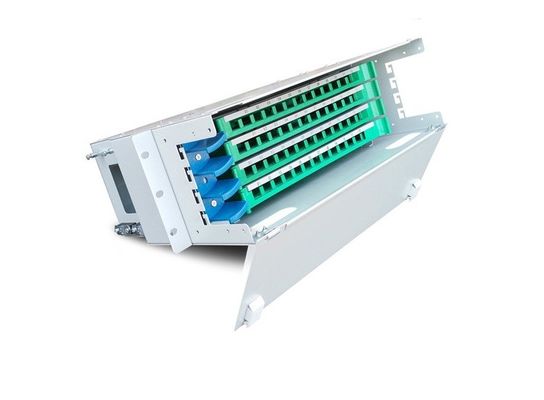

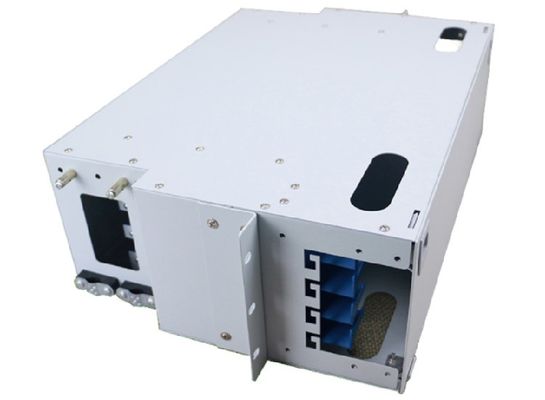

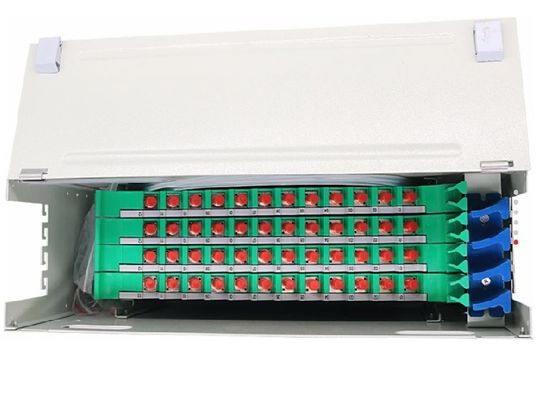

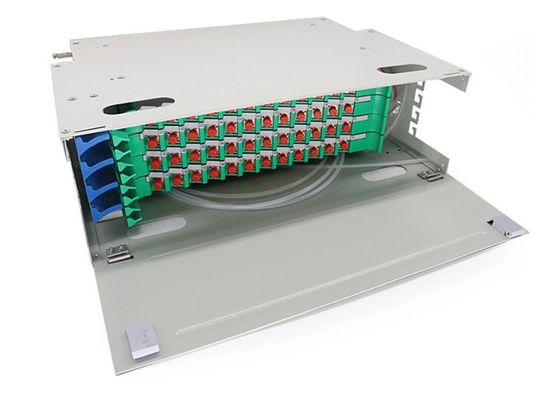

48 Çekirdekli FC Fiber Optik ODF/ Dağıtım Çerçevesi / Bağlantı Paneli 19'' 1U Raf Montaj Muhafazası
Şartname:
| Çalışma sıcaklığı | -5°C +40°C |
| Bağıl nem | ≤90% (sıcaklık 30°C'nin altında olduğunda) |
| atmosfer basıncı | 70 Kpa – 106 Kpa |
| Depolama sıcaklığı | -40°C - +70°C |
| Ekleme kaybı | ≤0.20dB |
| Geri dönüş kaybı | PC≥45dB ,UPC≥50dB,APC≥60dB |
| dayanıklılık | >1000 kez |
| Yalıtım direnci | ≥1000 MΩ 500V |
| Voltaj direnci gücü | 3000V etkisi altında, 1 dakika, delinmez ve ark oluşmaz |
| dalga boyu | 850nm, 1310nm, 1550nm |
Tanım:
Optik dağıtım çerçevesi (ODF), fiber ekleme, fiber sonlandırma, fiber optik adaptörler ve konektörler ile kablo bağlantılarını tek bir ünitede birleştirebilen, iletişim tesisleri arasında kablo ara bağlantıları sağlamak için kullanılan bir çerçevedir.Temel gereksinim, ODF'nin takma ve çıkarma için bu bağlantı noktalarının önündeki ve arkasındaki konektörlere kolay erişime izin vermesidir.Genellikle fiber optik abonelerinin erişim ağlarında optik iletim ağı, optik iletim tesisi ve optik kablolar arasında arayüz olarak kullanılır.Fiber optik bağlantıları hasardan korumak için koruyucu bir cihaz olarak da çalışabilir.
Wolonte 19" ODF, esnek kablo erişimi, genişletilebilir çerçeve tasarımı ve kapsamlı kablo yönetimi sunar. 12 fiber, 24 fiber, 48 fiber, 72 fiber ve 96 fiber sayısı tipinde bir dizi optik dağıtım çerçevesi mevcuttur.
Genel olarak, ODF ünite kutusu, iç mekan optik dağıtım çerçevesinin gerekli bir parçasıdır.12 çekirdekli füzyon ekleme ve dağıtım modülü ana rolü oynar ve işlevi ekleme, fiber depolama ve korumadır.Tamamlanmış bir ODF ünitesi, adaptör, saç örgüsü ve ek yeri koruma manşonu, naylon bağ, yılan benzeri boru, vida gibi aksesuarlarla birlikte olacaktır.
Özellikler:
1. 19' standart montaj, her türlü raf ve kabin için mevcuttur.
2. Metal, statik elektrik plastik püskürtme.Düzgün görünüm, makul yapı.Sabit kablo ve koruma fonksiyonu ile;Fiber optik kablo sonlandırma fonksiyonları ile;
3. Hepsi modül olarak tasarlanmıştır;tüm işlemler kutunun ön tarafında yapılabilir.Esnek kurulum.İşletme ve bakım için uygundur.

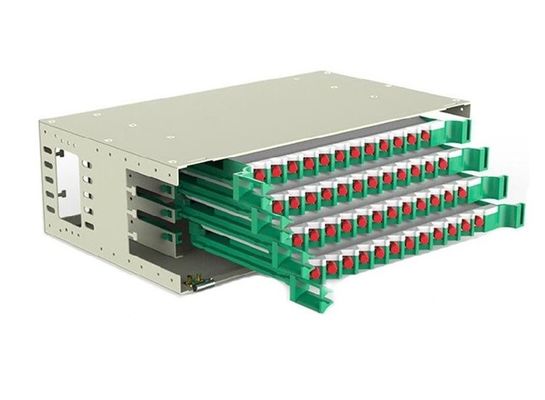

4. Çekmece olarak tasarlanmıştır.Bu kolayca dışarı çekilebilir ve itilebilir.Ek yeri ve dağıtımı entegre edilmiş bir birim.
5. Hem şerit hem de demet fiber kablolar için uygundur.
6. Her ekleme tablası 12FC, SC, ST, LC(Çift Yönlü) adaptörler/30° eğik kurulum ile kenetlenebilir, bu da gözlerin lazerden zarar görmesini önler ve fiber bükme yarıçapını sağlar.
7. Çalışma ve saklama sıcaklığı: -25oC - +55oC
8. Dielektrik yoğunluğu: ≥3KV(DC)/1dak Arıza yok, ark yok
9. İzolasyon Direnci: ≥1000M&/500V(DC)
10. Fiber bükme yarıçapı≥40mm'lik sığınak plakası
