ODF Optik Dağıtım Birimi Singlemode 48 Port Fiber Optik Patch Panel LC

1
MOQ
Can be discussed
fiyat
ODF Optik Dağıtım Birimi Singlemode 48 Port Fiber Optik Patch Panel LC
Özellikleri Fotoğraf Galerisi Ürün Açıklaması Fiyat talebi
Özellikleri
Teknik Özellikler
Malzeme: soğuk haddelenmiş çelik sac
Renk: gri beyaz
Bağlayıcı: Seçenek için ST, FC, LC veya ST
Boy: 19 inç
Kurulum: raf montajı
Uygulama: Fiber Optik Kablo Dağıtımı
Vurgulamak:

ODF Optik Dağıtım Birimi

,

Optik Dağıtım Birimi Singlemode

,

48 Port Fiber Optik Patch Panel LC

Temel bilgiler
Menşe yeri: Çin
Marka adı: Twilight Optic or OEM
Model numarası: TW-FO-ODF-48LCD
Ödeme & teslimat koşulları
Ambalaj bilgileri: Standart Karton
Teslim süresi: 8-10 iş günü
Ödeme koşulları: Western Union, T/T, L/C
Yetenek temini: 1000 ADET / HAFTA
Ürün Açıklaması



48 Port 96 Çekirdekli LC Dubleks Tek Modlu Fiber Optik Dağıtım Birimi İç Mekan Duvar Montajı



Şartname:

Fiber kapasitesini destekliyoruz 12/24/48/72/96/144 çekirdek
Fiber Bağlantı Noktası FC, SC, ST ve LC
ODF disk sayısı 1 için 12, 2 için 24, 4 için 48, 6 için 72, 8 için 96 ve 12 için 144
Çalışma sıcaklığı -10 °C ~ +40 °C
Depolama sıcaklığı -25 °C ~ +55 °C
Bağıl nem ≤ %85 (+30°C)
Atmosferik basınç 70Kpa~106Kpa
Nominal çalışma dalga boyu 850nm, 1310nm, 1550nm
Ekleme kaybı ≤ 0,5dB
Geri dönüş kaybı PC ≥ 40dB, UPC ≥ 50dB, APC ≥ 60dB
elektrik gücü ≥3KV(DC)/1dk arızasız
Yalıtım direnci ≥1000MΩ/500V (DC)
Hayat ≥1000 kez
Uygulama alanı Hücreye fiber, binaya fiber, uzak modül ofisi ve kablosuz baz istasyonu için küçük ve orta ölçekli kablolama sistemi



Tanım:

Optik dağıtım çerçevesi (ODF), fiber ekleme, fiber sonlandırma, fiber optik adaptörler ve konektörler ile kablo bağlantılarını tek bir ünitede birleştirebilen, iletişim tesisleri arasında kablo ara bağlantıları sağlamak için kullanılan bir çerçevedir.Fiber optik bağlantıları hasardan korumak için koruyucu bir cihaz olarak da çalışabilir.



Özellikler:

1. Tamamen modüler tasarım ve tam önden çalıştırma
2. Sanatsal ve dayanıklı soğuk haddeleme çelik sac gövde
3. Ekleme ve kablolamayı birbirine entegre ederek yüksek yoğunluğu en üst düzeye çıkarın
4. Standart 19 inç rafa kurulur
5. Şeritli ve şeritsiz fiber optik kablolar için uygundur
6. Üniversal adaptörler SC, FC, ST ve LC takılabilir
7. Fiber kablo ve bağlantı kablolarının her ikisi de 2 m'den fazla depolama alanına sahiptir

8. Soğuk haddelenmiş çelik kutu, birleştirme ünitesi, dağıtım ünitesi ve panel ile
9. Farklı adaptör arayüzüne uyacak çeşitli panel plakası
10. Tek fiber ve şerit ve demet fiber kablolar için uygundur
11. Özel tasarım, fazla fiber kordonların ve pigtaillerin iyi durumda olmasını sağlar
12. Aralık yok ve yönetim ve operasyon için kolay



Başvuru:

1. Telekomünikasyon
2. CATV
3. LAN ve WAN
4. Ağ

5. Geniş bant



Kutunun kurulum prosedürü


A. Kutunun ön kapağını veya üstünü (gerekirse) açın, fiber ekleme tablasını aşağı indirin;liflerin girmesine izin ver
fiber girişinden ve kutuya sabitleyin;sabitleme cihazları aşağıdaki gibidir: ayarlanabilir pens, paslanmaz fiber kablo halkası & naylon bağ;
B. Çelik çekirdeğin sabitlenmesi (gerekirse): çelik çekirdeği sabit cihazdan (isteğe bağlı) geçirin ve cıvatayı vidalayın;
C. Fiber kablonun soyulmuş noktasından ek yeri tepsisinin girişine kadar yaklaşık 500mm-800mm uzunluğunda yedek fiber bırakın, plastik koruyucu boru ile örtün, T tipi deliklere plastik bağ ile sabitleyin;lifleri şu şekilde birleştirmek
olağan;
D. Yedek lifleri ve pigtailleri saklayın, adaptörleri tepsideki yuvalara takın;veya önce adaptörleri takın ve ardından yedek lifleri saklayın, lütfen liflerin kıvrılma yönüne dikkat edin
E. Ekleme tepsisini kapatın, ekleme tepsisini içeri itin veya kutunun kenarındaki yuvayla sabitleyin;
F. Kutuyu 19" standart montaj ekipmanının içine kurun.
G. Yama kablosunu her zamanki gibi bağlayın.

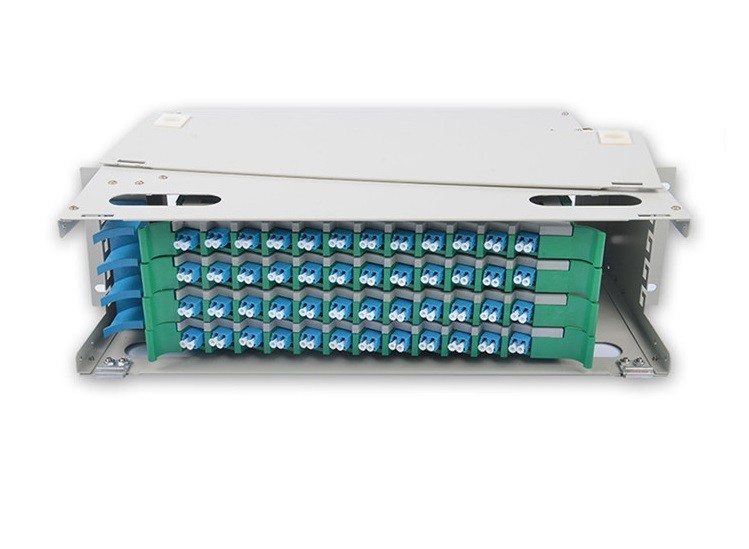

ODF Optik Dağıtım Birimi Singlemode 48 Port Fiber Optik Patch Panel LC 0

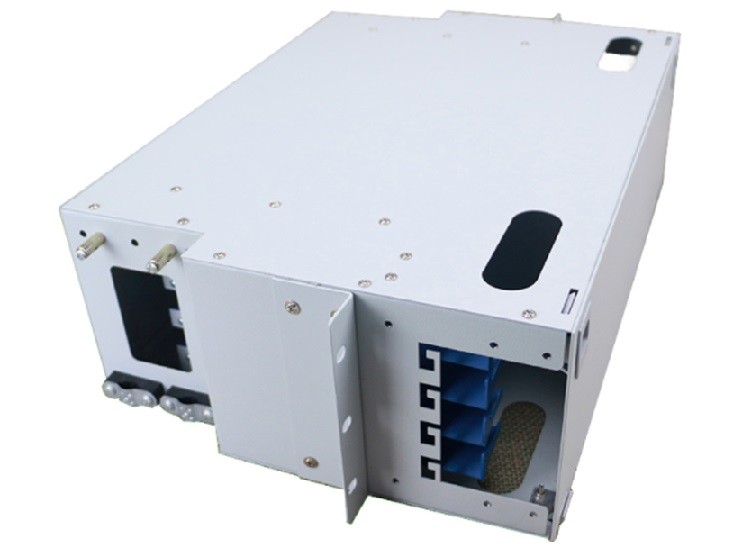

ODF Optik Dağıtım Birimi Singlemode 48 Port Fiber Optik Patch Panel LC 1

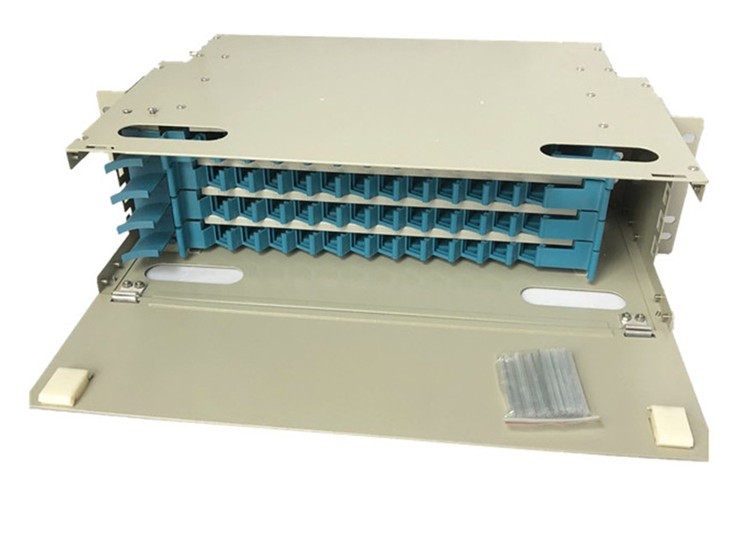

ODF Optik Dağıtım Birimi Singlemode 48 Port Fiber Optik Patch Panel LC 2

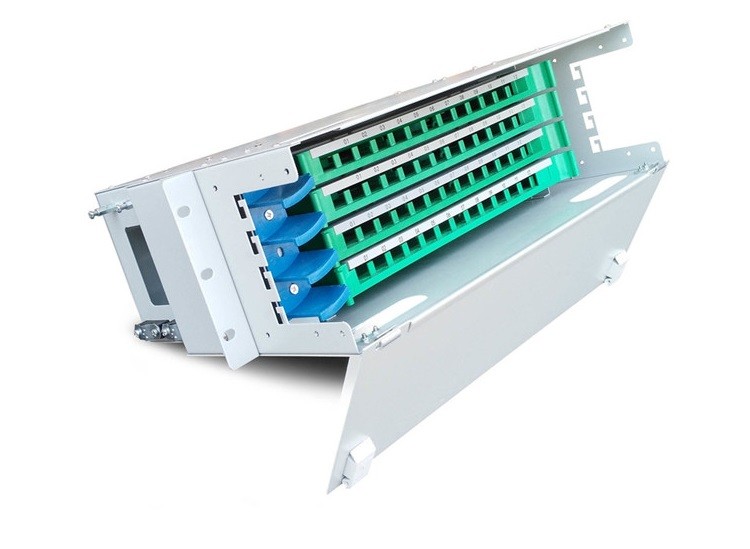

ODF Optik Dağıtım Birimi Singlemode 48 Port Fiber Optik Patch Panel LC 3
