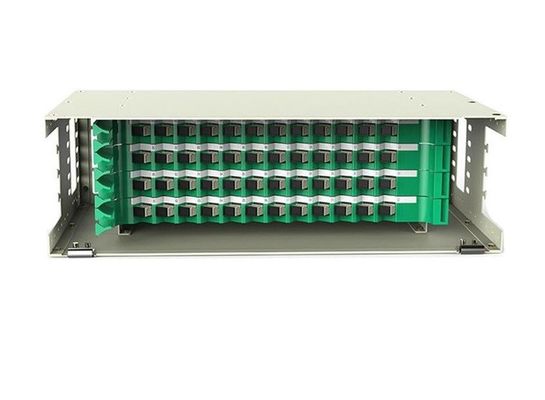

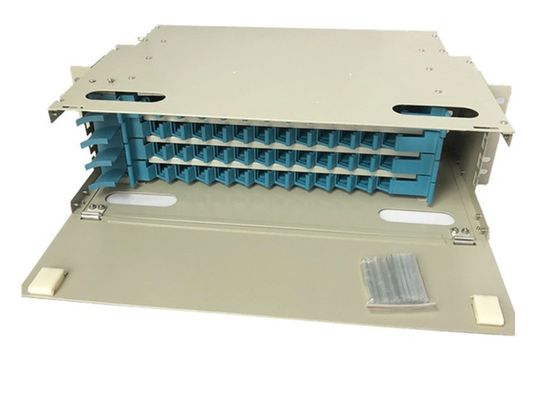

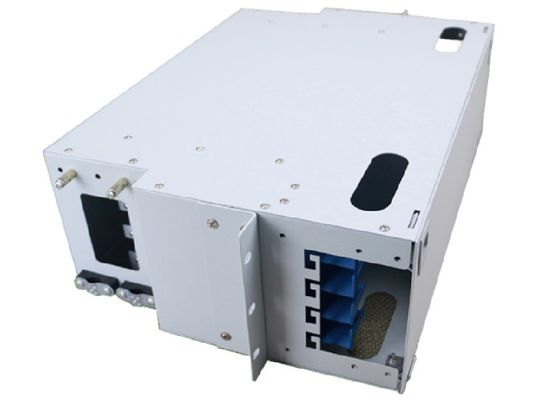

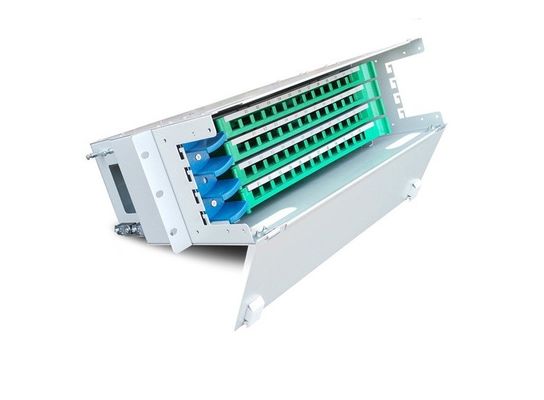

ODF 48 Bağlantı Noktalı SC Çok Modlu 48 Çekirdekli Optik Dağıtım Çerçeve Birimi Bağlantı Paneli Raf Montajı
Şartname:
Çalışma sıcaklığı | -5°C +40°C |
Bağıl nem | ≤90% (sıcaklık 30°C'nin altında olduğunda) |
atmosfer basıncı | 70 Kpa – 106 Kpa |
Depolama sıcaklığı | -40°C - +70°C |
Ekleme kaybı | ≤0.20dB |
Geri dönüş kaybı | PC≥45dB ,UPC≥50dB,APC≥60dB |
dayanıklılık | >1000 kez |
Yalıtım direnci | ≥1000 MΩ 500V |
Voltaj direnci gücü | 3000V etkisi altında, 1 dakika, delinmez ve ark oluşmaz |
dalga boyu | 850nm, 1310nm, 1550nm |
Tanım:
ODF optik dağıtım çerçeve birimi, fiber haberleşme sisteminde omurga optik kablosunun sonlandırılması ve dağıtılması için kullanılır.
ODF patch panel ile fiber optik kablonun bağlantısını, dağıtımını ve branşmanını gerçekleştirmek kolaydır.
Tanıtılan modüler yüksek kapasiteli fiber optik dağıtım rafı, fiber optik ekleme ve dağıtım işlemini daha kolay hale getirmek için bağlantı panelleri ve çekmeceler gibi benzersiz yapıları kullanır.Ayrıca dikey dağıtım yolu ve ara dağıtım panoları kullanılarak fiber patch cord dağıtım sorunu etkin bir şekilde çözülmektedir.
Özellikler:
1. Tamamen modüler tasarım ve tam önden çalıştırma
2. Sanatsal ve dayanıklı soğuk haddeleme çelik sac gövde
3. Ekleme ve kablolamayı birbirine entegre ederek yüksek yoğunluğu en üst düzeye çıkarın
4. Standart 19 inç rafa kurulur
5. Şeritli ve şeritsiz fiber optik kablolar için uygundur
6. Üniversal adaptörler SC, FC, ST ve LC takılabilir
7. Fiber kablo ve bağlantı kablolarının her ikisi de 2 m'den fazla depolama alanına sahiptir
8. Soğuk haddelenmiş çelik kutu, birleştirme ünitesi, dağıtım ünitesi ve panel ile
9. Farklı adaptör arayüzüne uyacak çeşitli panel plakası
10. Tek fiber ve şerit ve demet fiber kablolar için uygundur
11. Özel tasarım, fazla fiber kordonların ve pigtaillerin iyi durumda olmasını sağlar
12. Aralık yok ve yönetim ve operasyon için kolay
Başvuru:
1.Telekomünikasyon
2. Eve Fiber (FTTH)
3. LAN / WAN
4. CATV
Kutunun kurulum prosedürü
A. Kutunun ön kapağını veya üstünü (gerekirse) açın, fiber ekleme tablasını aşağı indirin;liflerin girmesine izin ver
fiber girişinden ve kutuya sabitleyin;sabitleme cihazları aşağıdaki gibidir: ayarlanabilir pens, paslanmaz fiber kablo halkası & naylon bağ;
B. Çelik çekirdeğin sabitlenmesi (gerekirse): çelik çekirdeği sabit cihazdan (isteğe bağlı) geçirin ve cıvatayı vidalayın;
C. Fiber kablonun soyulmuş noktasından ek yeri tepsisinin girişine kadar yaklaşık 500mm-800mm uzunluğunda yedek fiber bırakın, plastik koruyucu boru ile örtün, T tipi deliklere plastik bağ ile sabitleyin;lifleri şu şekilde birleştirmek
olağan;
D. Yedek lifleri ve pigtailleri saklayın, adaptörleri tepsideki yuvalara takın;veya önce adaptörleri takın ve ardından yedek lifleri saklayın, lütfen liflerin kıvrılma yönüne dikkat edin
E. Ekleme tepsisini kapatın, ekleme tepsisini içeri itin veya kutunun kenarındaki yuvayla sabitleyin;
F. Kutuyu 19" standart montaj ekipmanının içine kurun.
G. Yama kablosunu her zamanki gibi bağlayın.
